check Altura abaixo da caleira: a partir de 2000 mm até 2600 mm + altura da sapata (10 mm).
check Medida dos pilares: 120 mm x 64 mm.

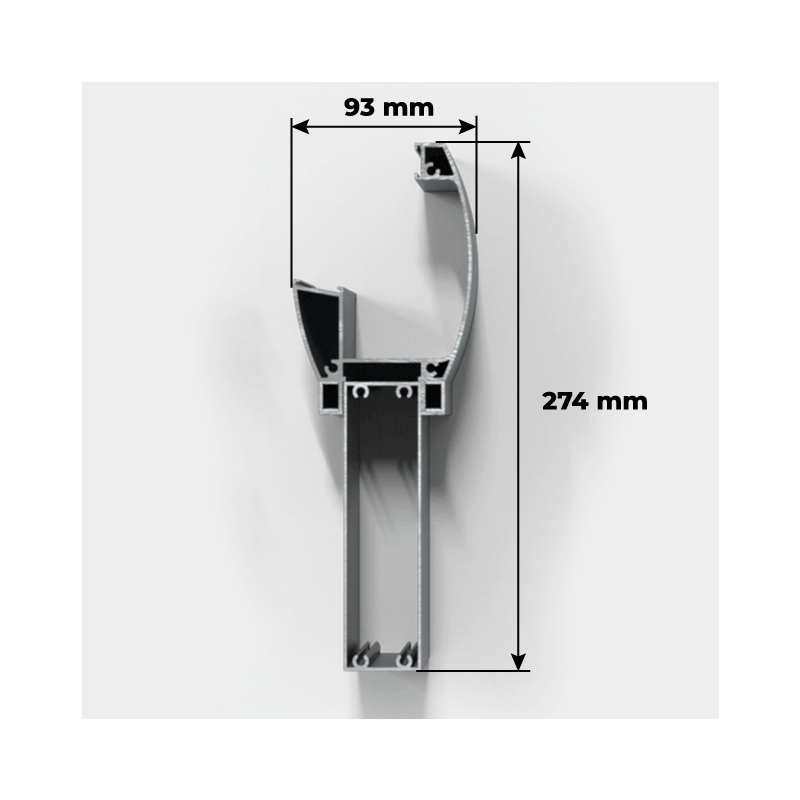

check Medida da caleira: 93 mm x 274 mm.
check Medida das vigas (extermidade e intermédia): 80 mm x 40 mm.
check Telhado: Policarbonato translúcido, espessura 10 mm, com tratamento anti-UV, com obturador e adesivo microperfurado.
check Sapata de fixação ao solo: 170 mm x 104 mm.
check Tampa de recuperação das águas pluviais para a caleira incluída.
check Classe (segundo a norma UNE-EN 13561) : C6 (até ventos de 101,61 km/h).
check Carga de neve dos painéis: até 120 kg/m2.
Condições e classes, segundo a norma UNE-EN 13561
Classes
Pressão nominal do vento (PN) N/m2
Pressão de segurança do vento (PS) N/m2
Equivalência (km/h)
0
< 40
< 48
29,33
1
40
48
32,13
2
70
84
42,51
3
110
132
53,29
4
170
204
66,24
5
270
324
83,48
6
400
480
101,61
Cores da Estrutura
Cinzento RAL 7016
Branco RAL 9016
Preto RAL 9005
Cinzento RAL 8019
Castanho RAL 8014
Cinzento RAL 7035
Verde RAL 6005
Azul RAL 5015
Azul RAL 5013
Vermelho RAL 3005
Marfim RAL 1015
Outros RAL

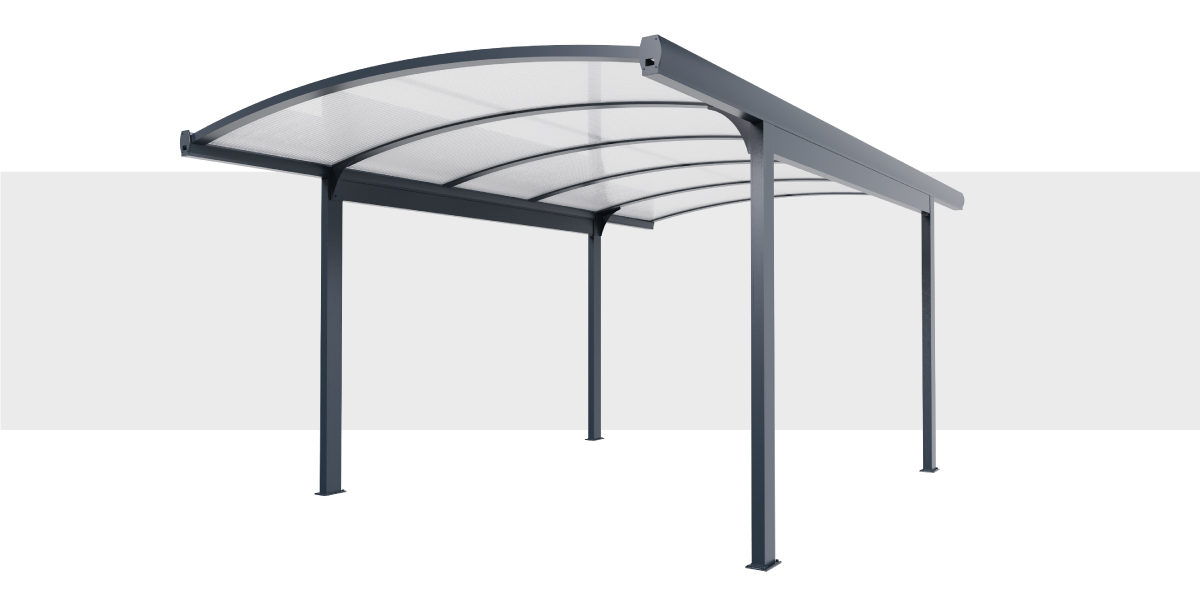

Conteúdo
Caleira reforçada
Pilar
Sapata de fixação ao solo
Vigas
Suporte
Tampa
de recuperação das águas pluviais para a caleira
O abrigo é entregue completo com os parafusos e os elementos de fixação.

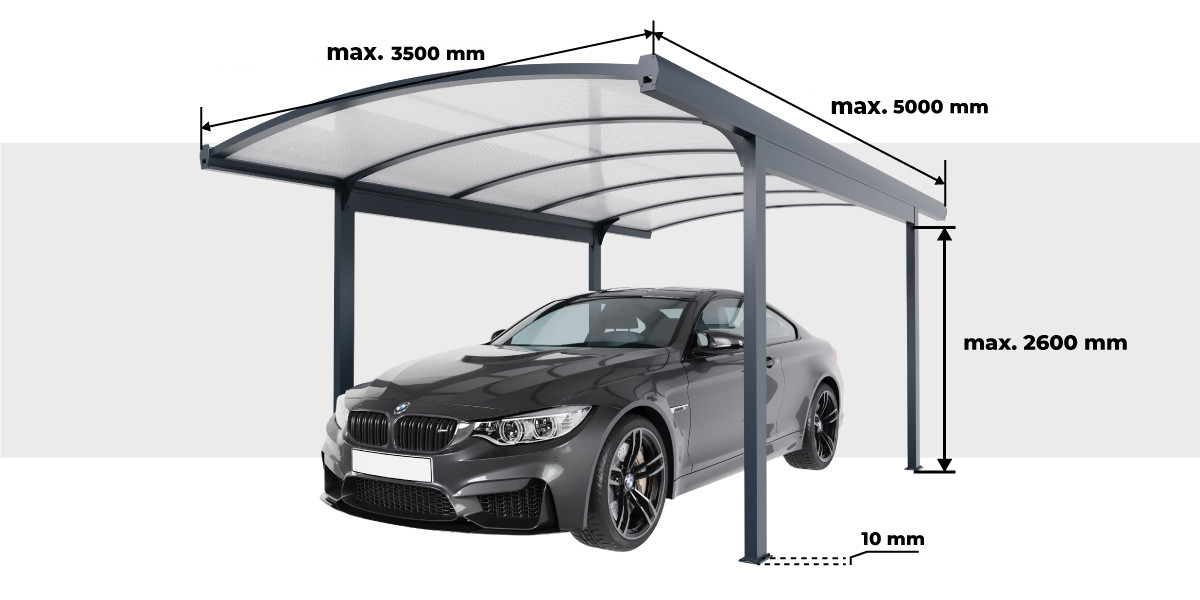

Dimensões
Até 5000 mm de comprimento
A partir de 5001 mm de comprimento
warning Dimensões totais, atenção com a saliência da sapata em relação ao pilar.

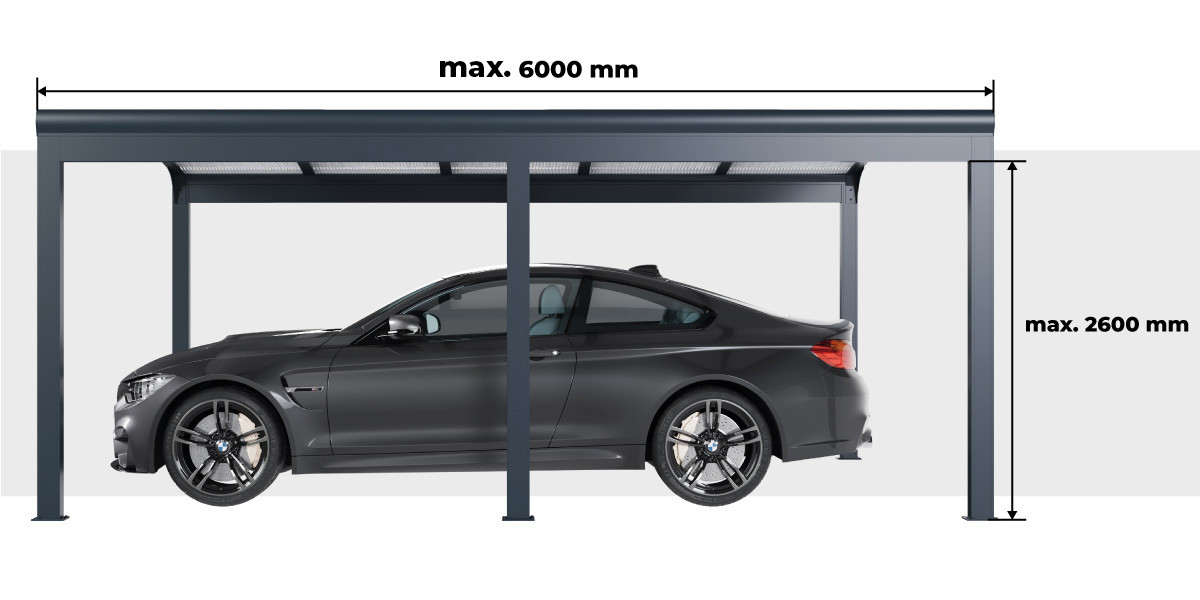

Observação: Para um comprimento superior a 5000 mm, é acrescentado um pilar central de cada lado.
Max 3,5 m x 6 m
Max 21 m2
Policarbonato curvado
10 mm
Estrutura:
Todas as cores RAL
Telhado Policarbonato
Placa de policarbonato
Espessura do policarbonato
Fita de alumínio microperfurada
Placa de vedação em fita perfurada
Placa de policarbonato de 10 mm.
Reação ao fogo B-S1-D0 selo de conformidade EN 13501-1.
• Dilatação térmica 0,065 mm/m ℃ (6,5 x
105 1/℃).
• Isolamento térmico 3,2 W/m2.k.
• Raio de curvatura mínimo 1700 mm.

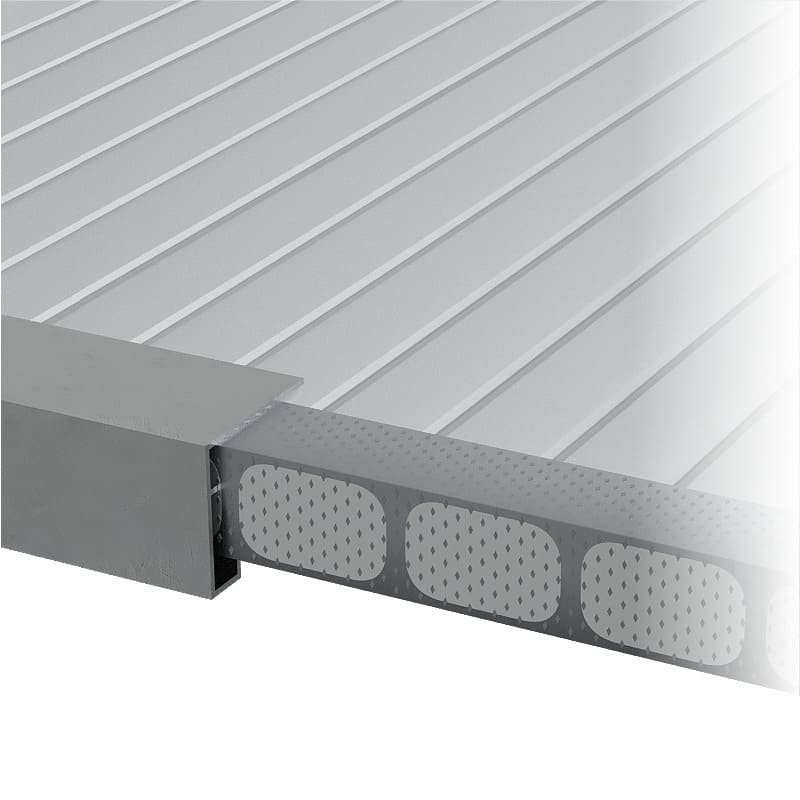

Extremidades da placa protegidas com fita de alumínio microperfurada com placa de vedação.
• Permite a respiração e a drenagem da placa.
• Evita a acumulação de condensação, poeiras, insetos, etc.
• Mantém a placa de policarbonato limpa e translúcida.
Propriedades e Especificações Técnicas Policarbonato Alveolar
Espessura 10 mm
Espessura 16 mm
Espessura 32 mm
Propriedades
Classificação ao fogo
Classe 1
Classe 1
Classe 1
Peso (g/m2)
1700
2500
3200
Filtragem dos raios UV
< 99%
< 99%
< 99%
Transmissão de luz
Placa transparente (para os abrigos
de viatura)
79%
76%
58%
Placa opaca (para as pérgolas)
35%
35%
15%
Poupança energética
Valor U (W/m2.K)
3,2
2,4
1,14
Cargas de neve
uniformes
Espaçamento entre as vigas
Espessura 10 mm
Espessura 16 mm
Espessura 32 mm
50 kg/m2
680 mm
1100 mm
1200 mm
80 kg/m2
500 mm
1050 mm
1000 mm
100 kg/m2
450 mm
1000 mm
950 mm
120 kg/m2
400 mm
975 mm
900 mm
Espessura 10 mm
Propriedades
Classificação ao fogo
Classe 1
Peso (g/m2)
1700
Filtragem dos raios UV
< 99%
Transmissão de luz
Placa transparente (para os abrigos
de viatura)
79%
Placa opaca (para as pérgolas)
35%
Poupança energética
Valor U (W/m2.K)
3,2
Cargas de neve uniformes
Espaçamento entre as vigas
50 kg/m2
680 mm
80 kg/m2
500 mm
100 kg/m2
450 mm
120 kg/m2
400 mm
Espessura 16 mm
Propriedades
Classificação ao fogo
Classe 1
Peso (g/m2)
2500
Filtragem dos raios UV
< 99%
Transmissão de
luz
Placa transparente (para os abrigos
de viatura)
76%
Placa opaca (para as pérgolas)
35%
Poupança energética
Valor U (W/m2.K)
2,4
Cargas de neve uniformes
Espaçamento entre as vigas
50 kg/m2
1100 mm
80 kg/m2
1050 mm
100 kg/m2
1000 mm
120 kg/m2
975 mm
Espessura 32 mm
Propriedades
Classificação ao fogo
Classe 1
Peso (g/m2)
3200
Filtragem dos raios UV
< 99%
Transmissão de
luz
Placa transparente (para os abrigos
de viatura)
58%
Placa opaca (para as pérgolas)
15%
Poupança energética
Valor U (W/m2.K)
1,14
Cargas de neve uniformes
Espaçamento entre as vigas
50 kg/m2
1200 mm
80 kg/m2
1000 mm
100 kg/m2
950 mm
120 kg/m2
900 mm
Entrega
Atenção!
As entregas são feitas com camiões semi-reboque (16 m).
Verifique se é possível fazer a entrega até ao seu domicílio.
As Vantagens dos Produtos em Alumínio
Estética
As cores podem ser encontradas na nossa paleta RAL. Clique no ícone abaixo para as visualizar. Note que
alguns produtos não estão disponíveis em todas as cores, pelo que deve consultar as fichas técnicas dos
produtos para verificar a disponibilidade.
Durabilidade
A vantagem do alumínio é a sua resistência aos raios ultravioleta e às condições climáticas adversas.
Insensível à humidade, ao sol, às temperaturas, ultra resistente à corrosão, rígido o suficiente para
resistir a ventos fortes. O alumínio é o aliado ideal da sua casa, porque adapta-se perfeitamente a todas as
condições climáticas.
Ambiente
O alumínio é um material perfeito: é totalmente reciclável. A sua reciclagem produz apenas 5% da energia
necessária para a sua produção primária.
Combinando isolamento e impermeabilização, os produtos de alumínio são um aliado ideal para a sua economia
de energia. Isso tem uma consequência direta na perda de calor: o calor já não escapa para o exterior, daí a
economia de aquecimento.
Manutenção
Um produto em alumínio não requer muito manuseio: um pano húmido e não abrasivo é o suficiente para
limpá-lo.
Garantia
Designação
Período de garantia (a partir da data de entrega)
Particularidade
Lacagem
Manutenção da pintura: de acordo com as normas QUALICOAT
Normas QUALICOAT: nenhum defeito deve ser visível a 3 metros. O tom e o brilho do revestimento devem
ser uniformes 5 metros do lado exterior e 3 metros do lado interior.
Lacagem
Aspeto: 72 horas após a data de entrega
Normas QUALICOAT: nenhum defeito deve ser visível a 3 metros. O tom e o brilho do revestimento devem
ser uniformes 5 metros do lado exterior e 3 metros do lado interior.
Etiquetas / Regulamentos / Certificações
Qualimarine
A certificação Qualimarine garante uma qualidade superior dos produtos de alumínio com pintura eletrostática
destinados à arquitetura em todas as condições atmosféricas e em toda a cadeia de qualidade: ligas de
alumínio, qualidade dos banhos e enxaguamentos ativos, espessura dos revestimentos, resistência às agressões
externas.
Qualanod
A certificação Qualanod garante uma qualidade superior dos produtos de alumínio anodizado: espessura da
camada anodizada, aspeto e cor da superfície, resistência ao desgaste, abrasão e corrosão.
Qualicoat
A certificação Qualicoat garante uma qualidade superior dos produtos de alumínio com revestimento em pó,
principalmente destinados a aplicações arquitetónicas externas.
Qualideco
A certificação Qualideco garante a qualidade da tinta com efeito decorativo no alumínio e o efeito da madeira
no alumínio. Garante uma longa vida e estabilidade da tinta a longo prazo.
Cekal
A certificação Cekal garante um alto nível de desempenho do envidraçamento, tanto térmico como acústico (o
índice de som deve estar entre 25dB e 38dB) ou de segurança. A etiqueta certifica a resistência à humidade e
aos raios UV e requer testes de envelhecimento para garantir o processo de fabricação.
RT 2012
O objetivo do RT 2012 é limitar o consumo de energia primária em novos edifícios.
PEFC
PEFC (Programme for the Endorsement of Forest Certification) é uma organização não governamental sem fins
lucrativos que se dedica a promover a gestão florestal sustentável e a limitar o consumo de energia primária
em novos edifícios.
ISO 9001
Somos certificados pela norma de sistemas de gestão mais amplamente utilizada no mundo, a referência
internacional Certificação de Sistemas de Gestão da Qualidade. A adoção de um sistema de gestão da qualidade
é, de acordo com a ISO 9001, uma decisão estratégica da organização, ou seja, tomada ao mais alto nível de
decisão para servir um objetivo específico e obter resultados. Atendendo às necessidades e expectativas dos
clientes, aumentando a sua satisfação através de um sistema de gestão e melhorando o desempenho global da
organização, a ISO 9001 baseia-se no objetivo fundamental de uma organização. É nesse sentido que temos o
compromisso de focar na melhoria contínua para o servir melhor.
A Nossa Empresa
Especializada na fabricação, na comercialização de caixilharia e em soluções para jardim em alumínio de alta
qualidade, a nossa empresa oferece diversos tipos de produtos de alumínio, em particular: portões batentes e
de correr, portões pedonais, vedações, redes rígidas, pérgolas de policarbonato, pérgolas bioclimáticas,
pérgolas de toldo, portas de garagem batentes e seccionadas, portas de garagem de enrolar, entre outros. A
filosofia da nossa empresa é que a qualidade deve ser acessível a todos. É por isso que vendemos os nossos
produtos a preços reduzidos exclusivos. Como não precisamos de intermediários, nenhum custo adicional é
adicionado ao preço justo que oferecemos.
O Nosso Serviço
O nosso atendimento ao cliente está disponível para o ajudar. Faremos o nosso melhor para responder às suas
questões o mais rapidamente possível e se não tivermos uma resposta imediata à sua pergunta, consultaremos o
nosso Departamento Técnico e receberá uma resposta no prazo de 24 a 48 horas. Porque a compra de um produto de
alumínio é uma compra importante, a nossa equipa especializada irá ajudá-lo na sua tomada de decisão e nos
seus pedidos, a fim de garantir o melhor serviço.
Manual de Montagem com 4 Postes
Manual de Montagem com 6 Postes
Vídeo de Montagem com 4 Postes
Fotos de apresentação e de síntese não contratuais.

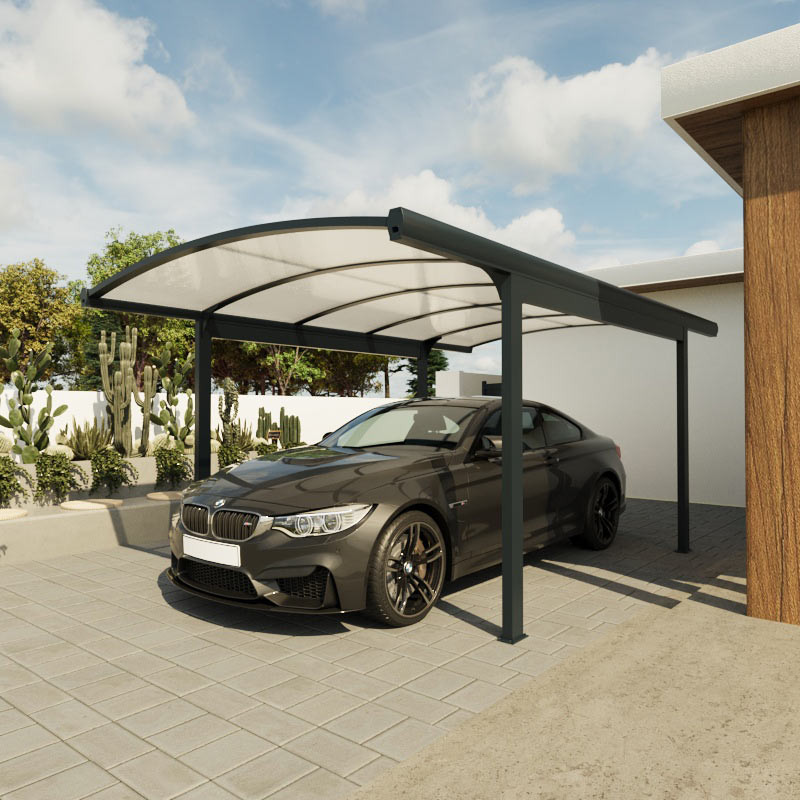

CARPORTCINTRE-SM
Garagem de alumínio dobrada, todas as cores, feita sob medida.
Entrega grátis
Dentro de 30 dias úteis
