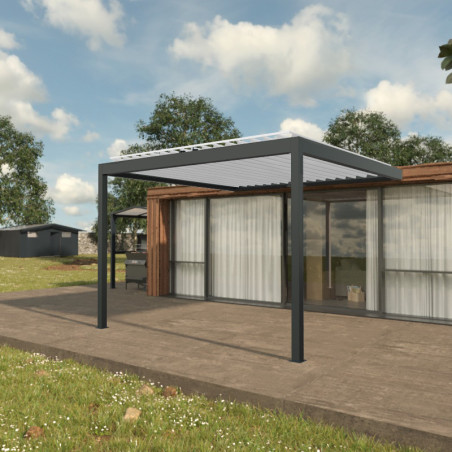

Ficha Técnica Pérgola Bioclimática EASY Encostada Lâmina Dupla à Medida
Manual de Montagem Pérgola Manual (com caleira standard)
Manual de Montagem Pérgola Motorizada (com caleira standard)
Manual de Montagem Pérgola Motorizada (com caleira reforçada)
Descritivo
A abertura e o fecho das lâminas da pérgola e dos estores verticais (em opção) podem ser operados por meio de uma manivela ou por meio de uma aplicação Android/iOS ou por meio do comando remoto fornecido. A iluminação e a regulação de intensidade dos LEDs também são possíveis pela aplicação.
check Produto personalizado fabricado segundo as especificações do cliente
check Alumínio anticorrosivo com liga enriquecida em silício, titânio e magnésio
check Tratamento de extrusão de super-endurecimento a quente, resistência e robustez garantidas
check Tinta de poliéster cozida no forno etiqueta Qualicoat / Qualimarine / Qualanod
check Medidas do pilar: 104 mm x 104 mm (o pilar cobre as caleiras)
check Medidas da caleira: 151 mm x 171 mm ou 151 mm x 271 mm, dependendo das dimensões da sua pérgola
check Sapata de fixação ao solo (com evacuação das águas pluviais nos pilares): 155 mm x 155 mm

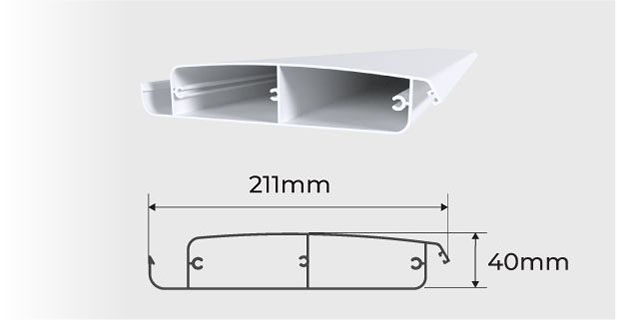

check Lâminas perpendiculares à parede: Lâmina dupla 211 mm x 40 mm
check Automatismo de parafuso sem-fim oculto, bem como a parte eletrónica
check Parafusos de fixação fornecidos
check Ângulo de abertura das lâminas: 90° (aproximadamente)
check Altura standard abaixo da caleira: 2400 mm + altura da sapata (10 mm)
check Haste giratória das lâminas nos 2 lados, ultra-resistente
check LED integrado nos 4 lados (opcional)
Classificação
Resistência ao Vento
Carga de Neve
Nível de Estanqueidade à Água
C4
90
2 L
101,61 km/h
kg/m2
m2 x min
Conteúdo
Caleira standard
Caleira reforçada
(a partir de 5000 mm de largura)
Lâmina
Pilar
Sapata de fixação ao solo
Cores
Cinzento RAL 7016
Branco RAL 9016
Preto RAL 9005
Cinzento RAL 8019
Castanho RAL 8014
Cinzento RAL 7035
Verde RAL 6005
Azul RAL 5015
Azul RAL 5013
Vermelho RAL 3005
Marfim RAL 1015
Outros RAL
Tipo de Lâminas
Lâmina orientável dupla

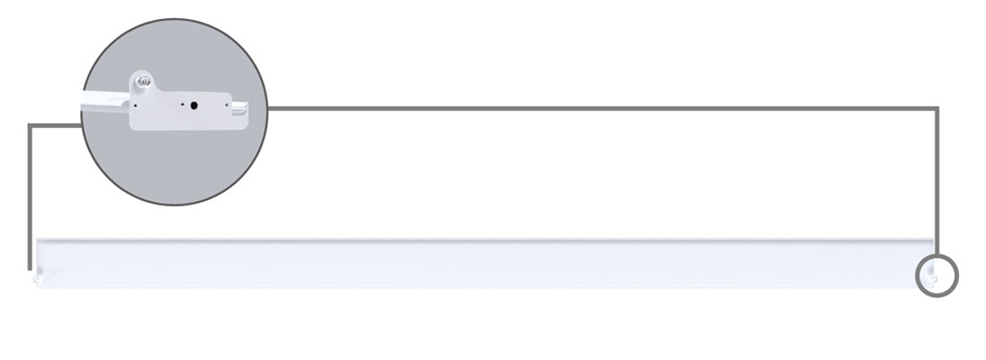

Dois pivôs por lâmina
Inclinação máxima: 92º

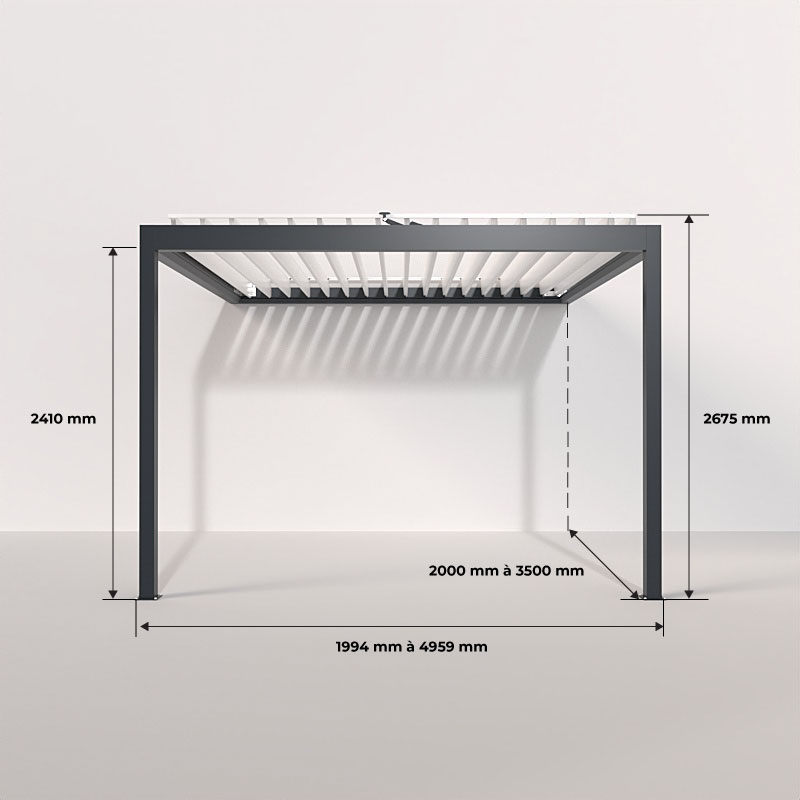

Dimensões
Pérgola com caleira standard:
Profundidade x Largura x Número de Lâminas:
• Min. 2000 mm x 1994 mm (9 lâminas)

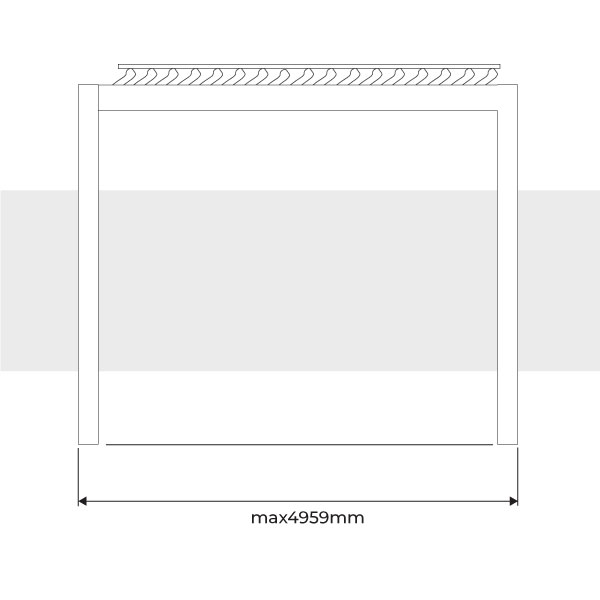

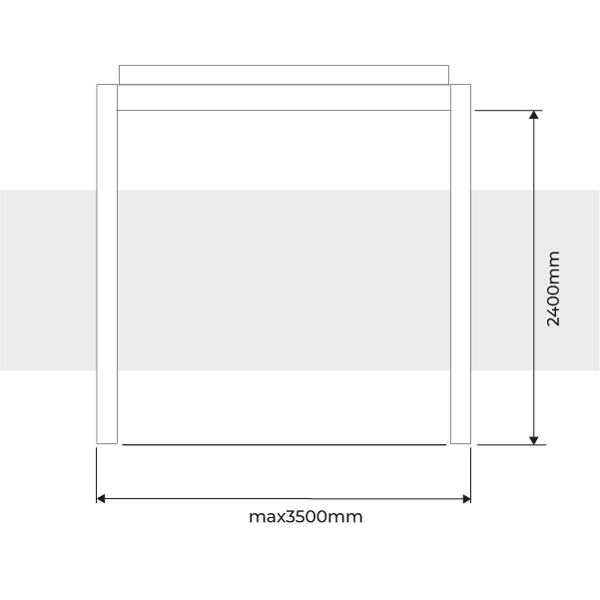

• Max. 3500 mm x 4959 mm (24 lâminas)
Dimensões totais, atenção com a saliência da sapata em relação ao pilar.
Largura
Profundidade x Altura

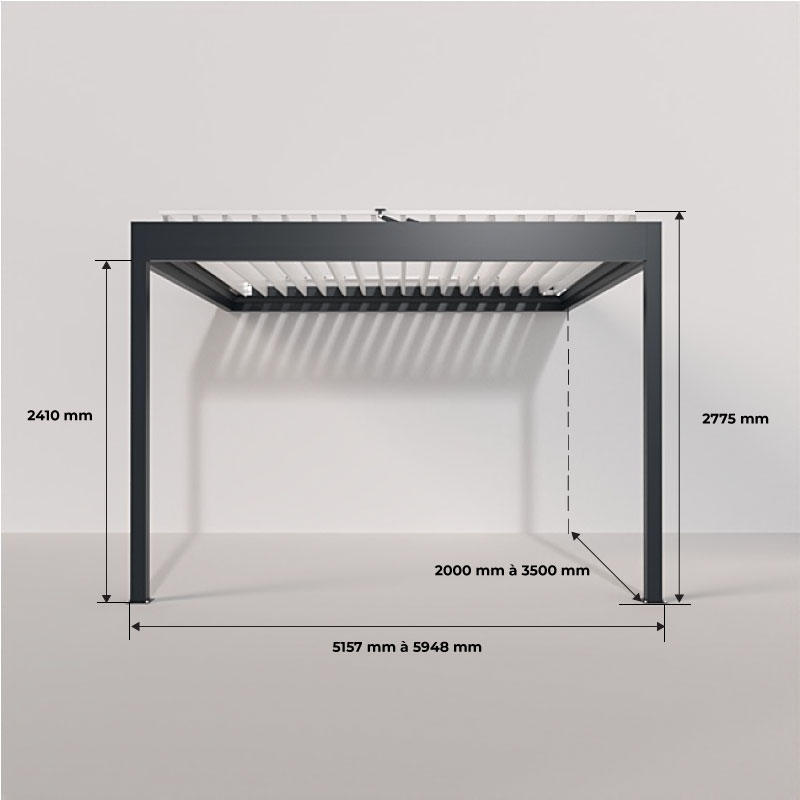

Pérgola com caleira reforçada:
Profundidade x Largura x Número de Lâminas:
• Min. 2000 mm x 5157 mm (25 lâminas)
• Max. 3500 mm x 5948 mm (29 lâminas)
Dimensões totais, atenção com a saliência da sapata em relação ao pilar.
Largura
Profundidade x Altura
2675 mm é a altura total standard da pérgola com as lâminas abertas
(até 4959 mm de largura)
2775 mm é a altura total standard da pérgola reforçada com as lâminas abertas
(a partir de 5000 mm de largura)
Caleira Standard
Número de Lâminas
Largura da Pérgola
9 lâminas
1994 mm
10 lâminas
2191 mm
11 lâminas
2389 mm
12 lâminas
2587 mm
13 lâminas
2784 mm
14 lâminas
2982 mm
15 lâminas
3180 mm
16 lâminas
3378 mm
17 lâminas
3575 mm
18 lâminas
3773 mm
19 lâminas
3971 mm
20 lâminas
4168 mm
21 lâminas
4366 mm
22 lâminas
4564 mm
23 lâminas
4761 mm
24 lâminas
4959 mm
Caleira Reforçada
Número de Lâminas
Largura da Pérgola
25 lâminas
5157 mm
26 lâminas
5355 mm
27 lâminas
5552 mm
28 lâminas
5750 mm
29 lâminas
5948 mm
Observação: A pérgola leva um automatismo bimotor quando tem 24 lâminas ou mais ou com lâminas de mais de 4000 mm.
Detalhes

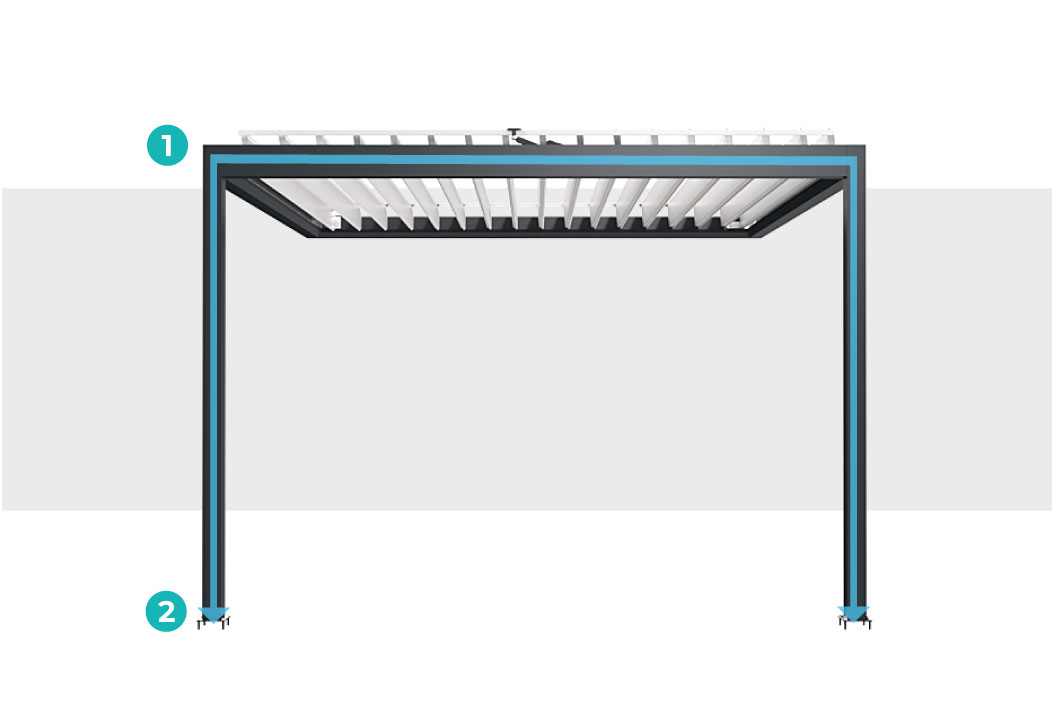

Sistema de evacuação de água

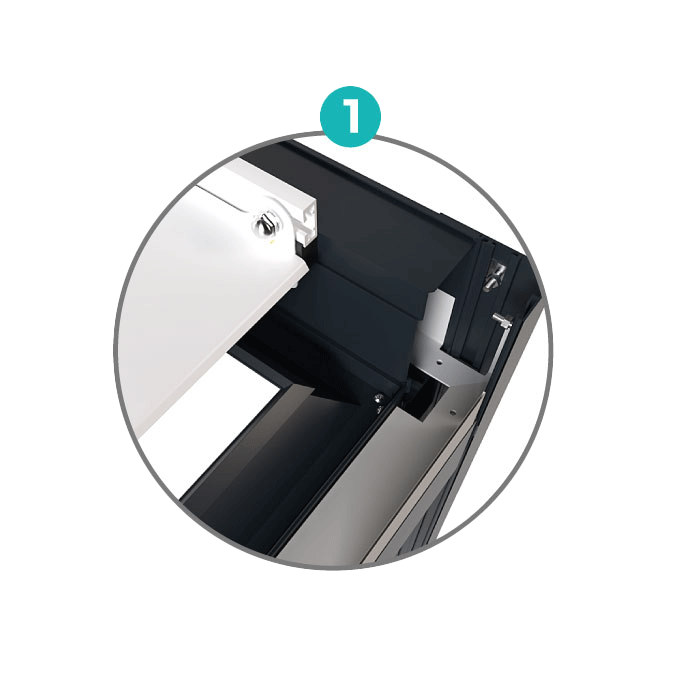

1Caleira

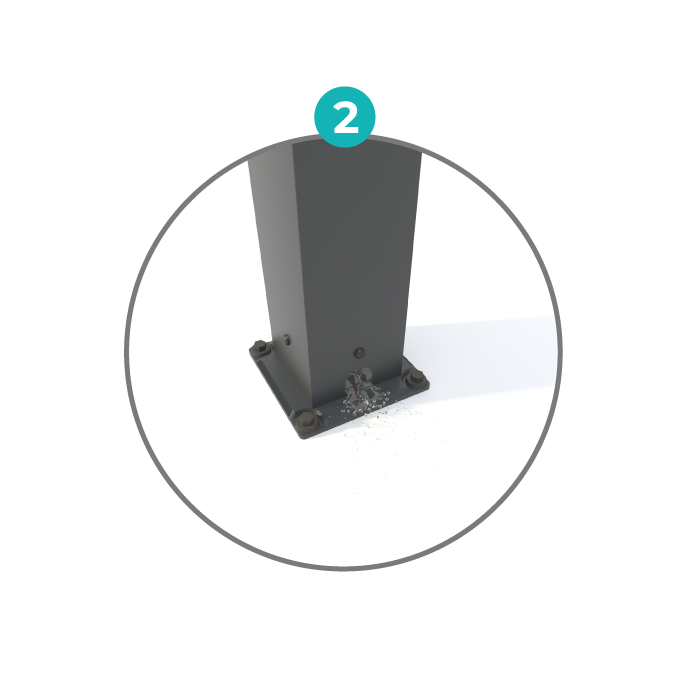

2Evacuação das águas pluviais pelos pilares
Opções:
Manivela
A abertura e o fecho das lâminas da pérgola são efetuados por meio de uma manivela.
Manivela removível
(utilizada apenas para operar as lâminas da pérgola)
Caixa da manivela aplicada ao centro da pérgola
Manivela em alumínio

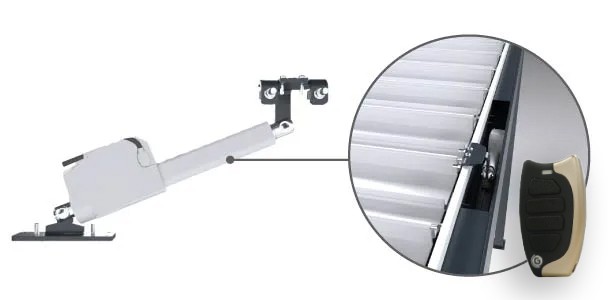

Motorização
• Suportes de fixação em aço galvanizado lacado
• Kit de LED integrado (nos 4 lados)
• A motorização é posicionada na parte frontal.
• Automatismo de parafuso sem-fim com 1 comando remoto e/ou aplicação para telemóvel (Android e Apple iOS).

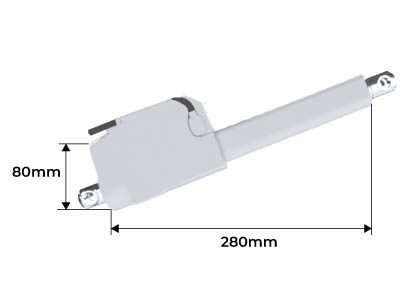

Motor

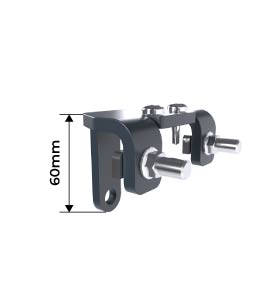

Suporte Superior do Motor

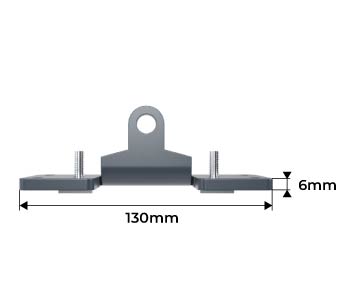

Suporte Inferior do Motor
Aplicação para telemóvel
via Bluetooth
Controlo da abertura e do fecho das lâminas.
Controlo da iluminação LED.
Quadro invisível de fácil instalação.
1 Entrada de energia 220V
2 Conexão do motor
3 Conector primário para o LED
4 Conector secundário para o LED
5 Conector externo (fornecido juntamente com o quadro)
• Montagem de corte reto por encaixe aparafusado ao nível central, corte em ângulo ao nível do fecho multiponto
• Tripla vedação no sistema de abertura
• Suporte de fixação por compressão aparafusado, suportes de canto em aço inoxidável no aro fixo
• Dobradiça de fixação de 80 kg
As Vantagens
• Proteção contra as condições climáticas adversas, à prova de chuva
• Todas as lâminas das pérgolas bioclimáticas possuem na sua extremidade uma borracha utilizada para impermeabilizar
• Proteção solar
• Ventilação natural
• Diversas opções: estore vertical para uma maior proteção solar; fechamento em vidro para uma sala de estar
• Motor e eletrónica invisíveis
• Lâminas abertas ocultas

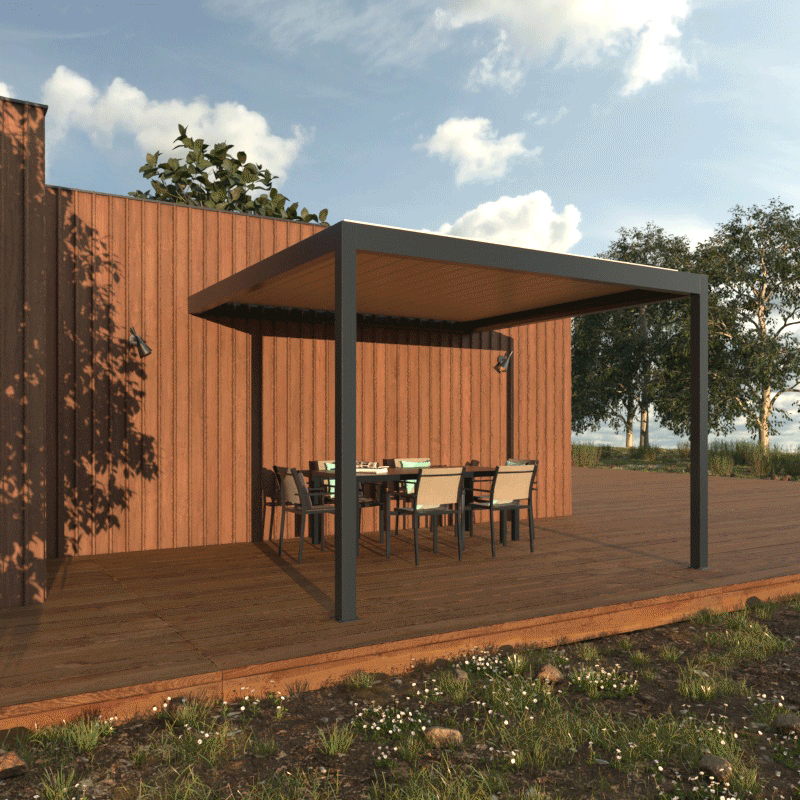

Fechamento Total
Ventilação Natural
Abertura Parcial
Abertura Total
Entrega
Atenção!
As entregas são feitas com camiões semi-reboque (16 m).
Verifique se é possível fazer a entrega até ao seu domicílio.
As Vantagens dos Produtos em Alumínio
Estética
As cores podem ser encontradas na nossa paleta RAL. Clique no ícone abaixo para as visualizar. Note que alguns produtos não estão disponíveis em todas as cores, pelo que deve consultar as fichas técnicas dos produtos para verificar a disponibilidade.
Durabilidade
A vantagem do alumínio é a sua resistência aos raios ultravioleta e às condições climáticas adversas. Insensível à humidade, ao sol, às temperaturas, ultra resistente à corrosão, rígido o suficiente para resistir a ventos fortes. O alumínio é o aliado ideal da sua casa, porque adapta-se perfeitamente a todas as condições climáticas.
Ambiente
O alumínio é um material perfeito: é totalmente reciclável. A sua reciclagem produz apenas 5% da energia necessária para a sua produção primária.
Combinando isolamento e impermeabilização, os produtos de alumínio são um aliado ideal para a sua economia de energia. Isso tem uma consequência direta na perda de calor: o calor já não escapa para o exterior, daí a economia de aquecimento.
Manutenção
Um produto em alumínio não requer muito manuseio: um pano húmido e não abrasivo é o suficiente para limpá-lo.
Garantia
Designação
Período de garantia (a partir da data de entrega)
Particularidade
Travessas
20 anos
Acessórios de fecho
20 anos
Lacagem
Manutenção da pintura: de acordo com as normas QUALICOAT
Normas QUALICOAT: nenhum defeito deve ser visível a 3 metros. O tom e o brilho do revestimento devem ser uniformes 5 metros do lado exterior e 3 metros do lado interior.
Lacagem
Aspeto: 72 horas após a data de entrega
Normas QUALICOAT: nenhum defeito deve ser visível a 3 metros. O tom e o brilho do revestimento devem ser uniformes 5 metros do lado exterior e 3 metros do lado interior.
Vidro
20 anos
Os defeitos (arranhões, bolhas de ar, etc.) definidos pela profissão.
Etiquetas / Regulamentos / Certificações
Qualimarine
A certificação Qualimarine garante uma qualidade superior dos produtos de alumínio com pintura eletrostática destinados à arquitetura em todas as condições atmosféricas e em toda a cadeia de qualidade: ligas de alumínio, qualidade dos banhos e enxaguamentos ativos, espessura dos revestimentos, resistência às agressões externas.
Qualanod
A certificação Qualanod garante uma qualidade superior dos produtos de alumínio anodizado: espessura da camada anodizada, aspeto e cor da superfície, resistência ao desgaste, abrasão e corrosão.
Qualicoat
A certificação Qualicoat garante uma qualidade superior dos produtos de alumínio com revestimento em pó, principalmente destinados a aplicações arquitetónicas externas.
Qualideco
A certificação Qualideco garante a qualidade da tinta com efeito decorativo no alumínio e o efeito da madeira no alumínio. Garante uma longa vida e estabilidade da tinta a longo prazo.
Cekal
A certificação Cekal garante um alto nível de desempenho do envidraçamento, tanto térmico como acústico (o índice de som deve estar entre 25dB e 38dB) ou de segurança. A etiqueta certifica a resistência à humidade e aos raios UV e requer testes de envelhecimento para garantir o processo de fabricação.
RT 2012
O objetivo do RT 2012 é limitar o consumo de energia primária em novos edifícios.
PEFC
PEFC (Programme for the Endorsement of Forest Certification) é uma organização não governamental sem fins lucrativos que se dedica a promover a gestão florestal sustentável e a limitar o consumo de energia primária em novos edifícios.
ISO 9001
Somos certificados pela norma de sistemas de gestão mais amplamente utilizada no mundo, a referência internacional Certificação de Sistemas de Gestão da Qualidade. A adoção de um sistema de gestão da qualidade é, de acordo com a ISO 9001, uma decisão estratégica da organização, ou seja, tomada ao mais alto nível de decisão para servir um objetivo específico e obter resultados. Atendendo às necessidades e expectativas dos clientes, aumentando a sua satisfação através de um sistema de gestão e melhorando o desempenho global da organização, a ISO 9001 baseia-se no objetivo fundamental de uma organização. É nesse sentido que temos o compromisso de focar na melhoria contínua para o servir melhor.
A Nossa Empresa
Especializada na fabricação, na comercialização de caixilharia e em soluções para jardim em alumínio de alta qualidade, a nossa empresa oferece diversos tipos de produtos de alumínio, em particular: portões batentes e de correr, portões pedonais, vedações, redes rígidas, pérgolas de policarbonato, pérgolas bioclimáticas, pérgolas de toldo, portas de garagem batentes e seccionadas, portas de garagem de enrolar, entre outros. A filosofia da nossa empresa é que a qualidade deve ser acessível a todos. É por isso que vendemos os nossos produtos a preços reduzidos exclusivos. Como não precisamos de intermediários, nenhum custo adicional é adicionado ao preço justo que oferecemos.
O Nosso Serviço
O nosso atendimento ao cliente está disponível para o ajudar. Faremos o nosso melhor para responder às suas questões o mais rapidamente possível e se não tivermos uma resposta imediata à sua pergunta, consultaremos o nosso Departamento Técnico e receberá uma resposta no prazo de 24 a 48 horas. Porque a compra de um produto de alumínio é uma compra importante, a nossa equipa especializada irá ajudá-lo na sua tomada de decisão e nos seus pedidos, a fim de garantir o melhor serviço.
Manual de Montagem Pérgola Manual (com caleira standard)
Manual de Montagem Pérgola Motorizada (com caleira standard)
Manual de Montagem Pérgola Motorizada (com caleira reforçada)
Fotos de apresentação e de síntese não contratuais.
