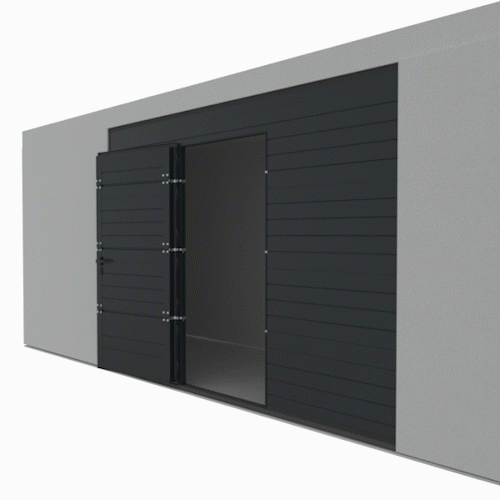

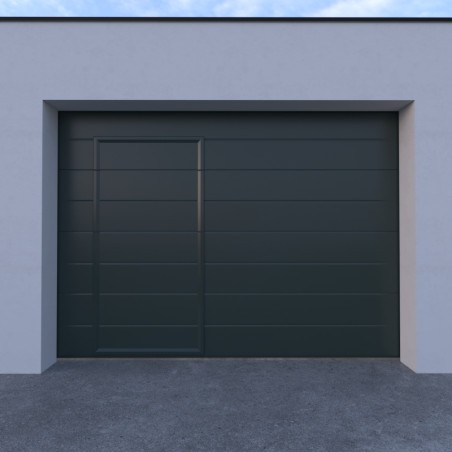

Ficha Técnica Porta de Garagem Seccionada com Portão Pedonal à Medida Mola de Torção
Manual de Montagem Porta de Garagem
Manual de Montagem Portão Pedonal
Manual de Montagem Motor Athena
Manual de Montagem Motor Fenix
Manual de Montagem Motor Jota
Vídeo de Montagem Porta de Garagem
Descritivo

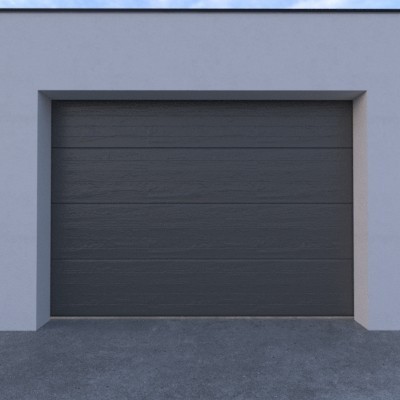

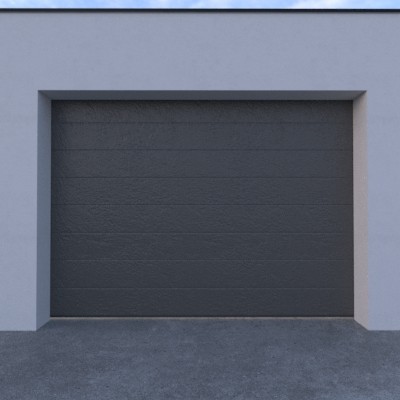

A Porta de Garagem Seccionada
* A imagem do fecho em movimento tem origem na porta de garagem seccionada golfrado reguado cinza.
A porta de garagem seccionada moderna, elegante e discreta para completar a sua garagem.
check Porta de garagem seccionada com painéis de aço duplos, com 40 mm de espessura.
check Painel reforçado com dobradiça.
check Painel com encaixe anti-entalamento de dedos com junta de sobreposição.
check Calha em aço galvanizado.
check Ferragens em aço galvanizado lacado e placa de posicionamento do rodízio em PVC.
check Rodas de nylon com rolamentos de esferas de 46 mm.
check Cabo de aço.
checkMola de compensação de torção.
check A porta está equipada com juntas de estanquidade superiores, inferiores e laterais em borracha, o que asseguram um bom isolamento.
check Reforço para a fixação do automatismo.
check Dimensões do vão: Largura min. 2000 mm / Altura min. 2000 mm.
check Ombreira mínima necessária: 80 mm à esquerda e à direita.
check Padieira mínima necessária: 160 mm, com a calha de motorização.
check Fornecido com esquadro de fixação, calhas horizontais e verticais e barra de espaçamento.
check Classe de vento: C3.

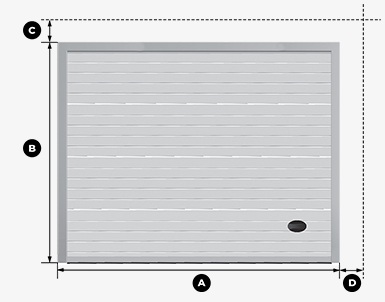

ALargura do vão
min. 2000 mm
BAltura do vão
min. 2000 mm
CPadieira necessária
min. 160 mm
DOmbreira necessária
min. 80 mm
Comprimento do corrimento da calha horizontal motorizada
Altura do vão + 900 mm max.
Painel
check Painel de aço duplo galvanizado pré-lacado.
check Isolamento térmico por injeção de espuma de poliuretano 42 kg/m3.
check Coeficiente de transmissão térmica: UW = 0,40 W/m2.K.
check Perfil lateral em aço galvanizado pré-lacado.
check Enchimento em poliuretano expandido de alta densidade sem CFC, conforme as normas DIN 4102-2 e DIN 18164.
check Juntas de estanquidade intermédias, superiores, inferiores e laterais para evitar a infiltração de água, vento, pó e ruído.
check Película nos painéis para uma melhor proteção da pintura contra riscos e arranhões (deve ser retirada imediatamente após a instalação para evitar uma adesão permanente).
Com Porta de Serviço à Medida

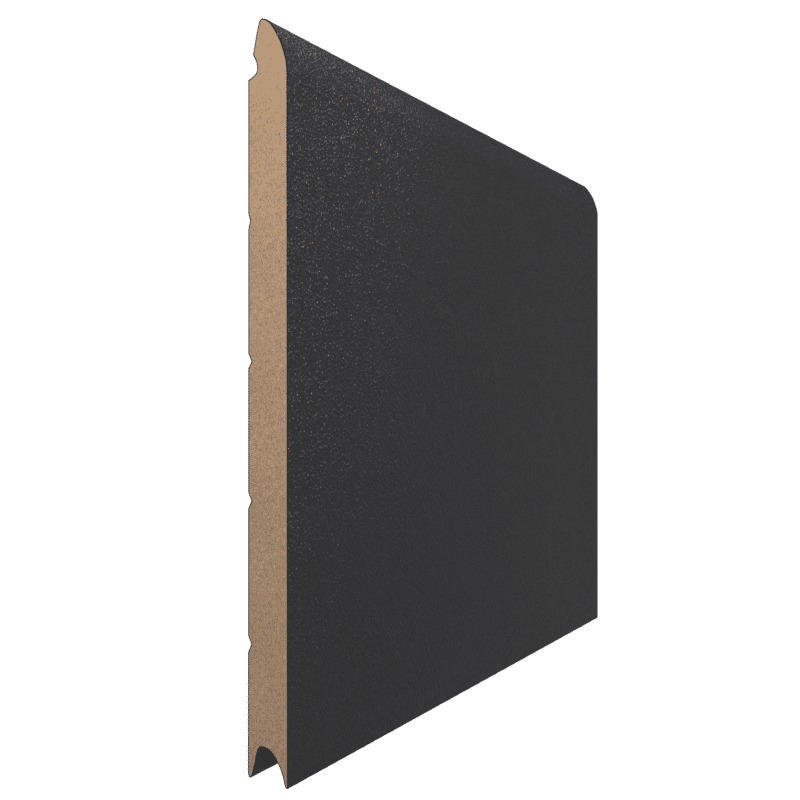

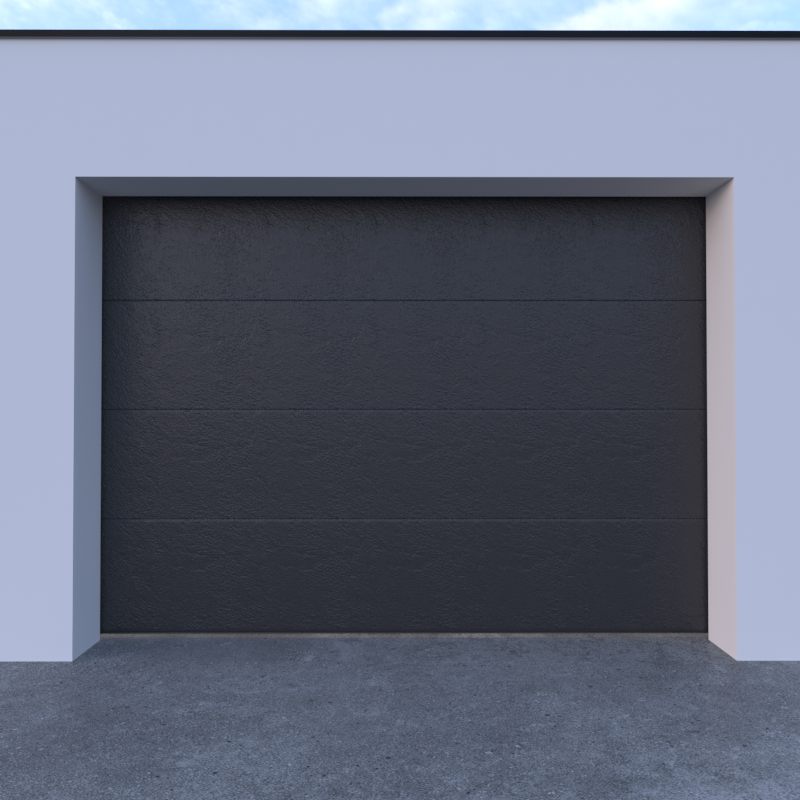

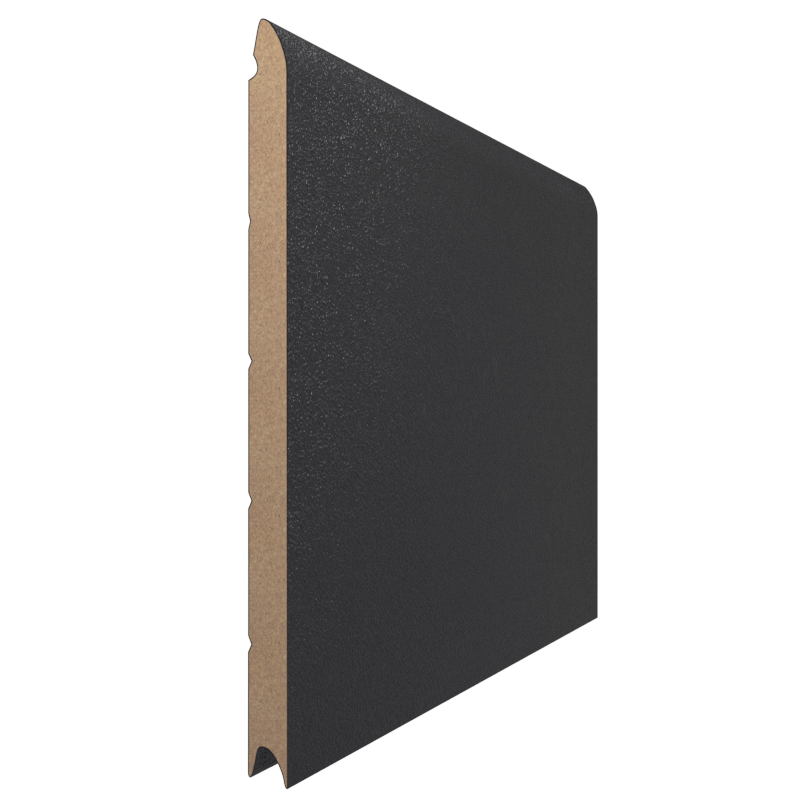

Painel Liso Texturado
(Vista Exterior)

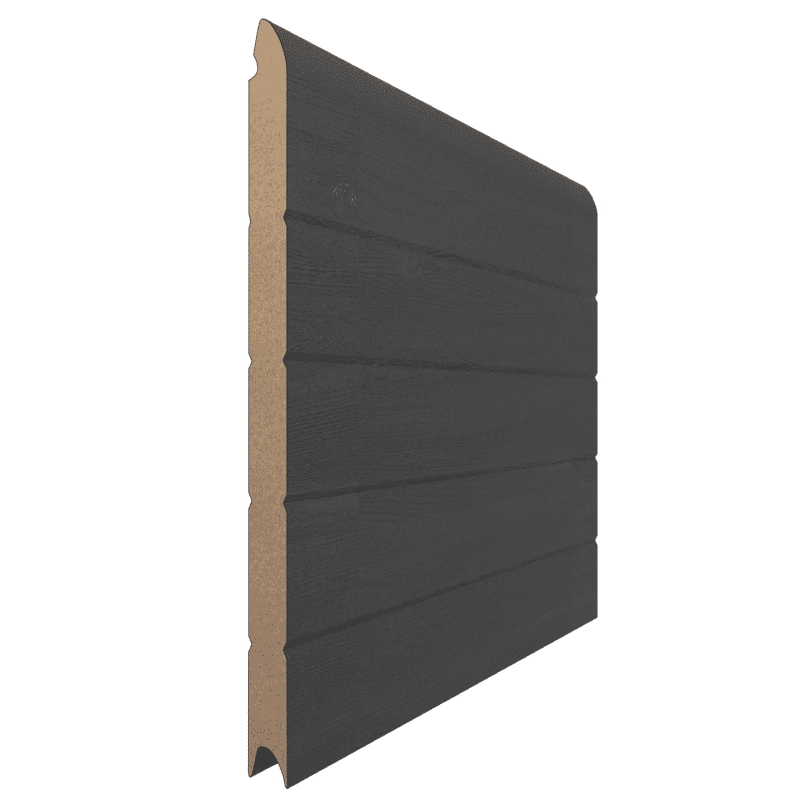

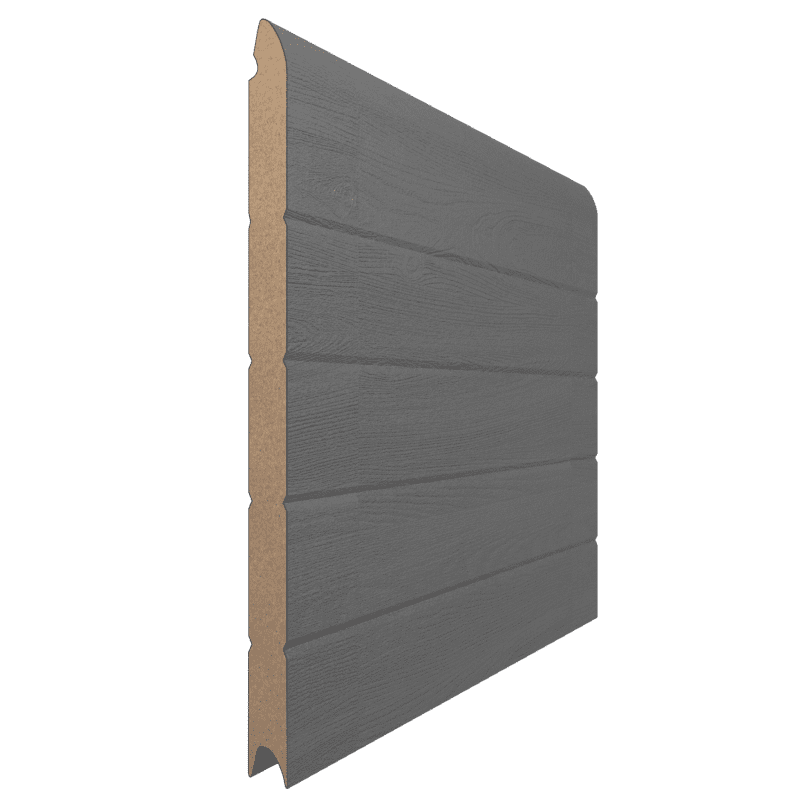

Painel Golfrado Reguado
(Vista Exterior)

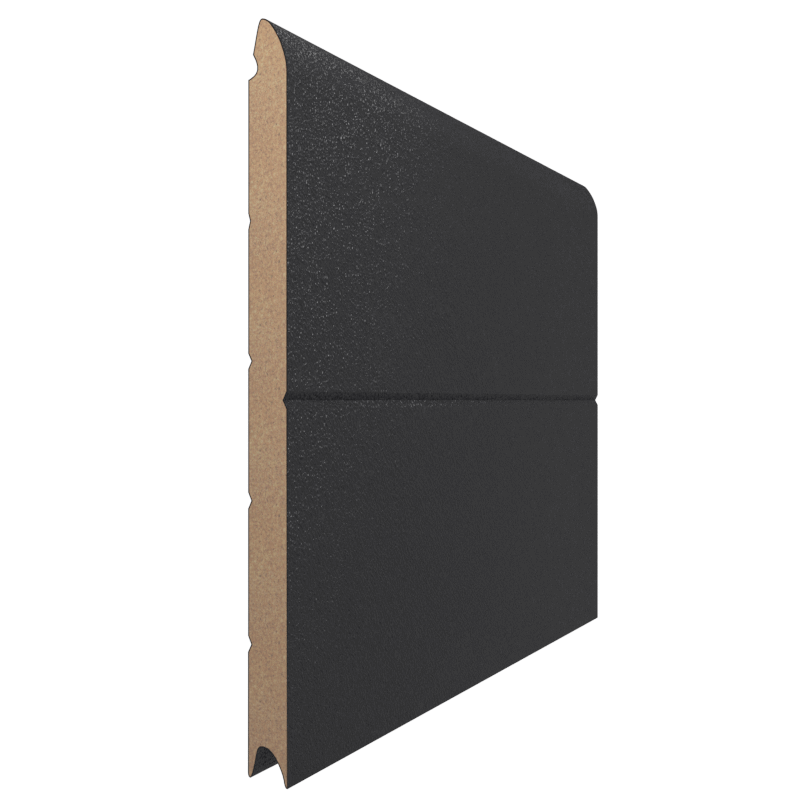

Painel 1 Monocanal Texturado
(Vista Exterior)

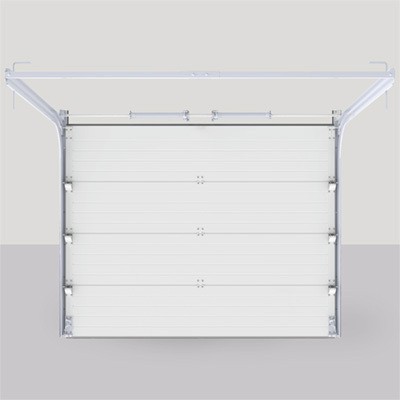

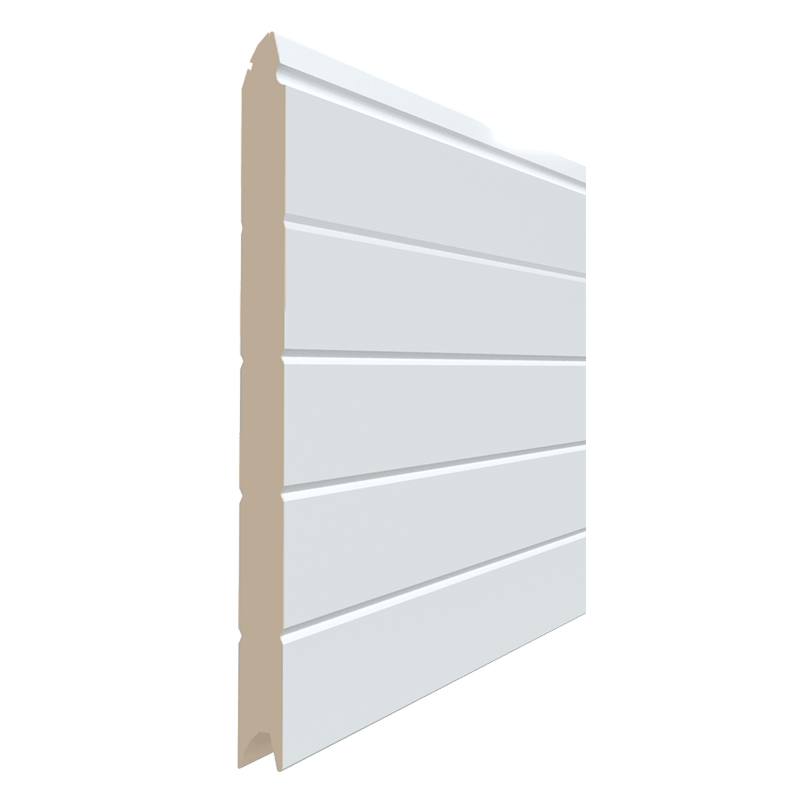

Vista Interior

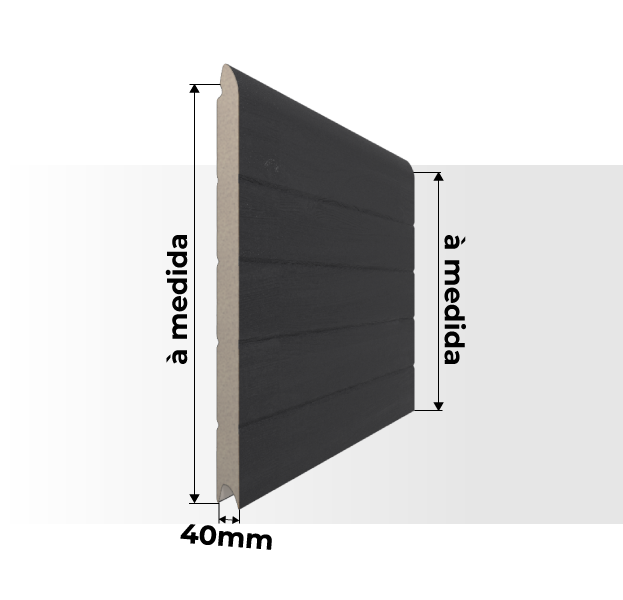

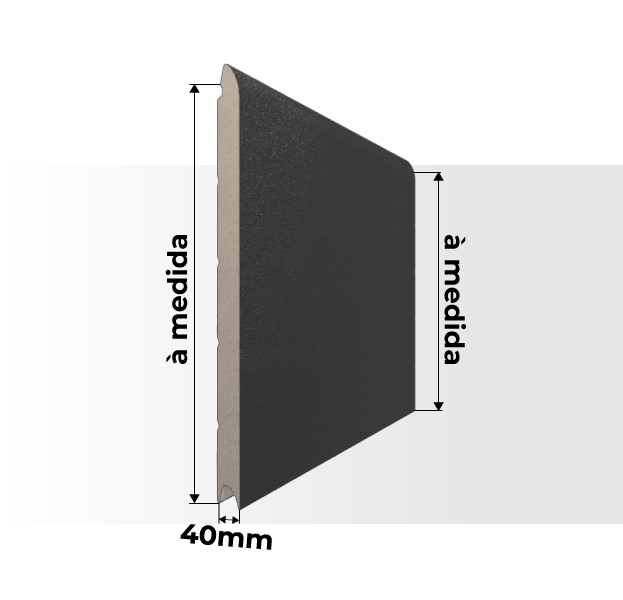

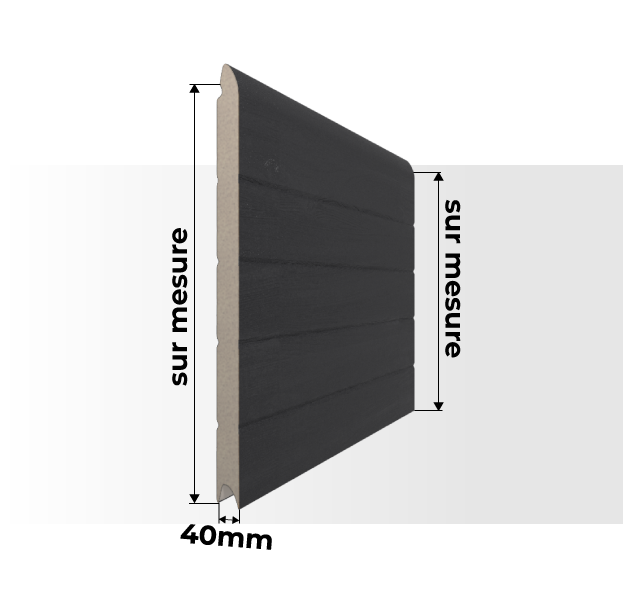

Dimensões

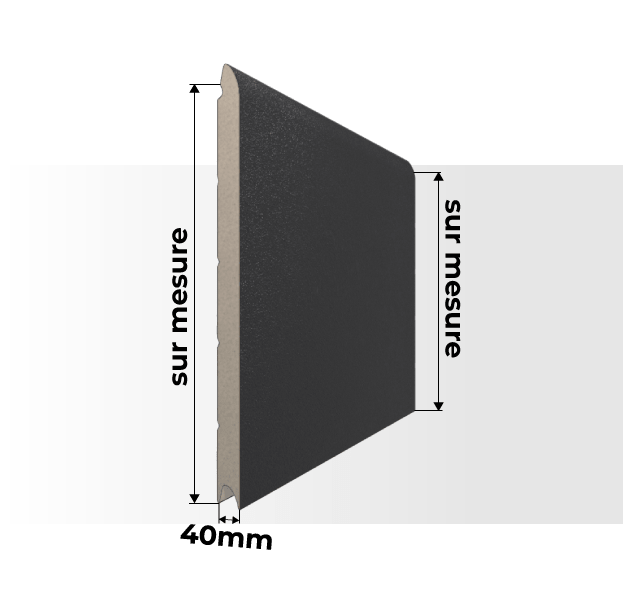

Painel Liso Texturado
Painel Golfrado Reguado

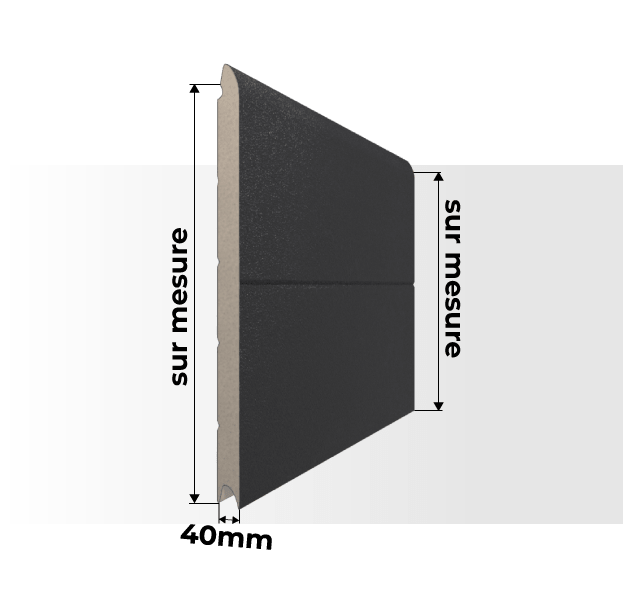

Painel 1 Monocanal Texturado
Cores Exteriores

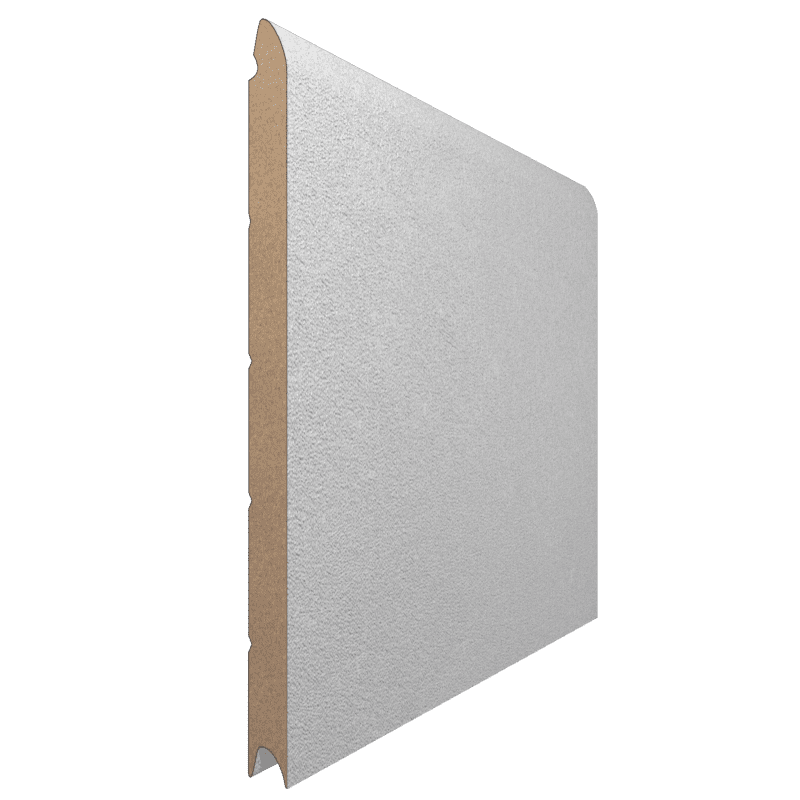

Painel Liso Texturado
Cinzento RAL 7016
Branco RAL 9010
Cores Exteriores

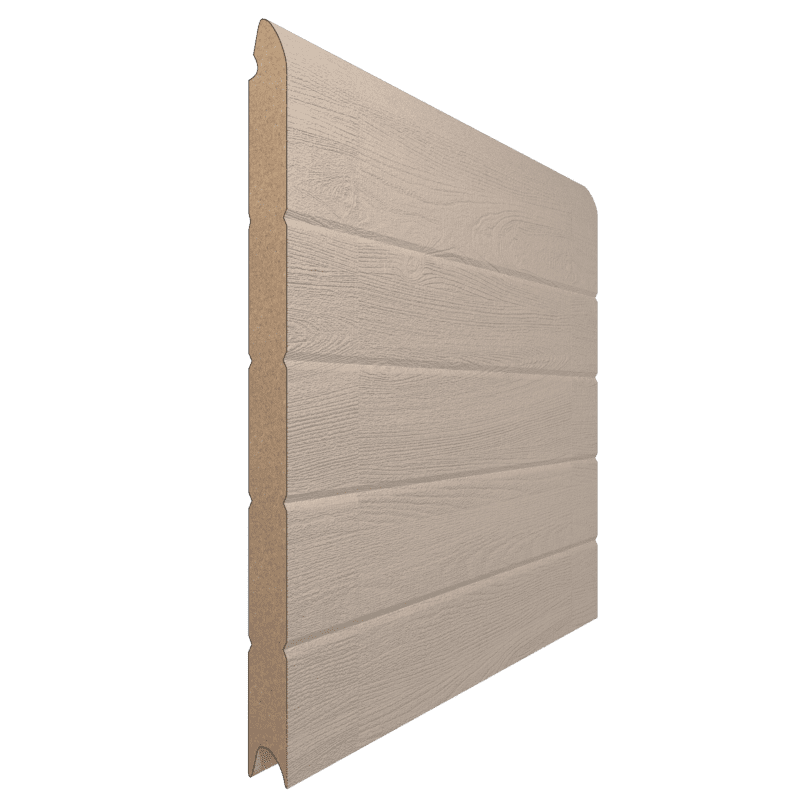

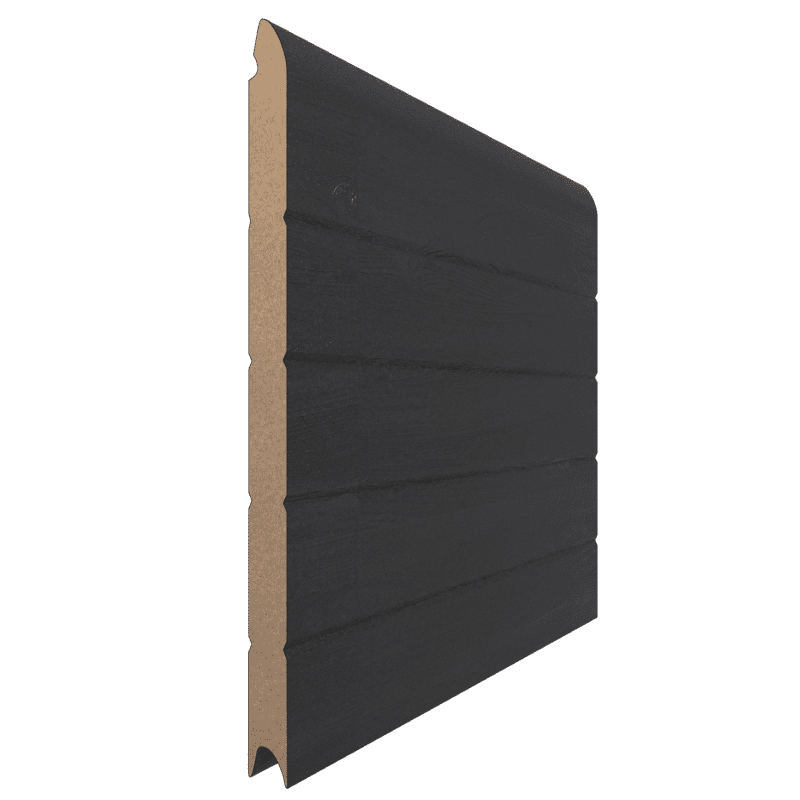

Painel Golfrado Reguado
Cinzento RAL 7016
Branco RAL 9010

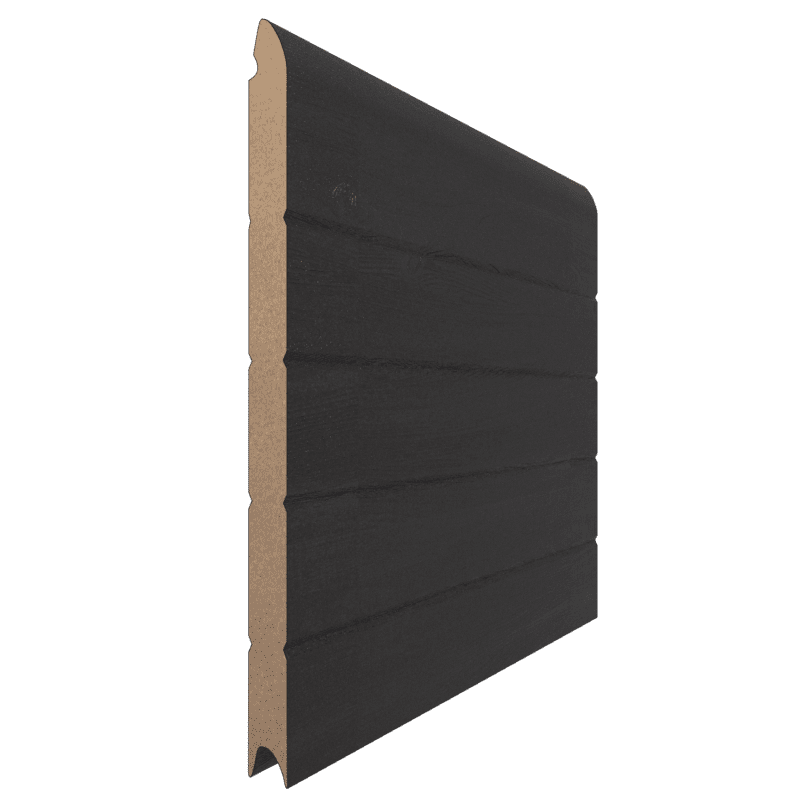

Castanho RAL 8014
Verde RAL 6005
Verde RAL 6009
Cinzento RAL 7012
Cinzento RAL 9006
Marfim RAL 1015
Outros RAL
Cores Exteriores

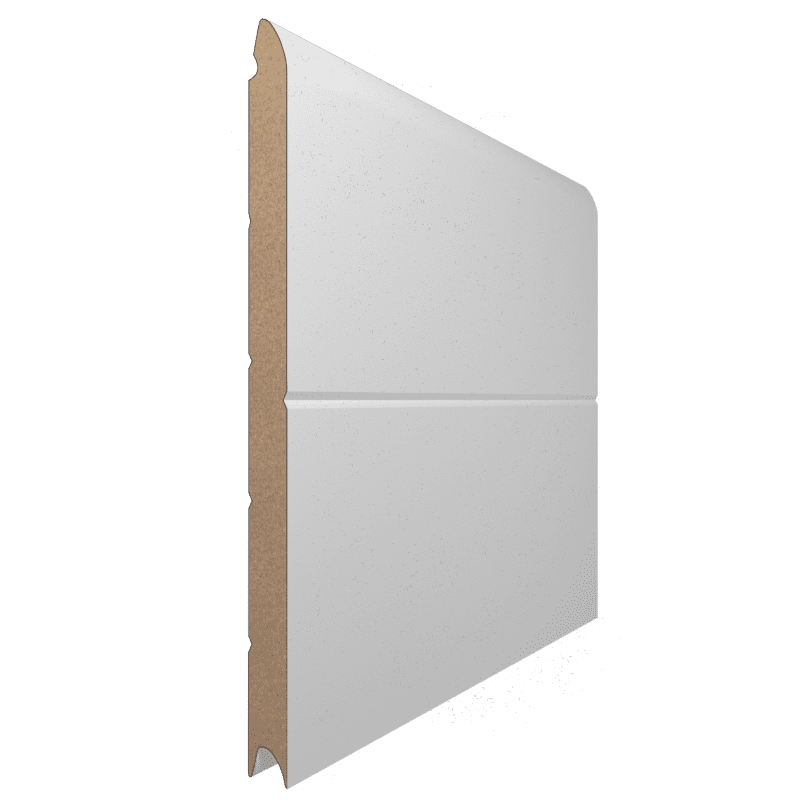

Painel 1 Monocanal Texturado
Cinzento RAL 7016
Branco RAL 9010

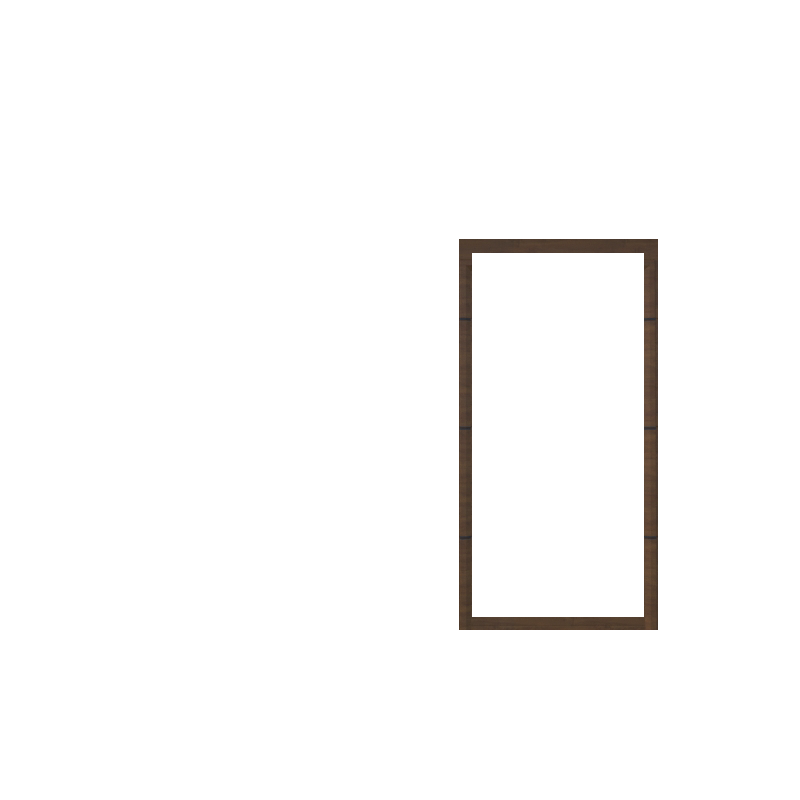

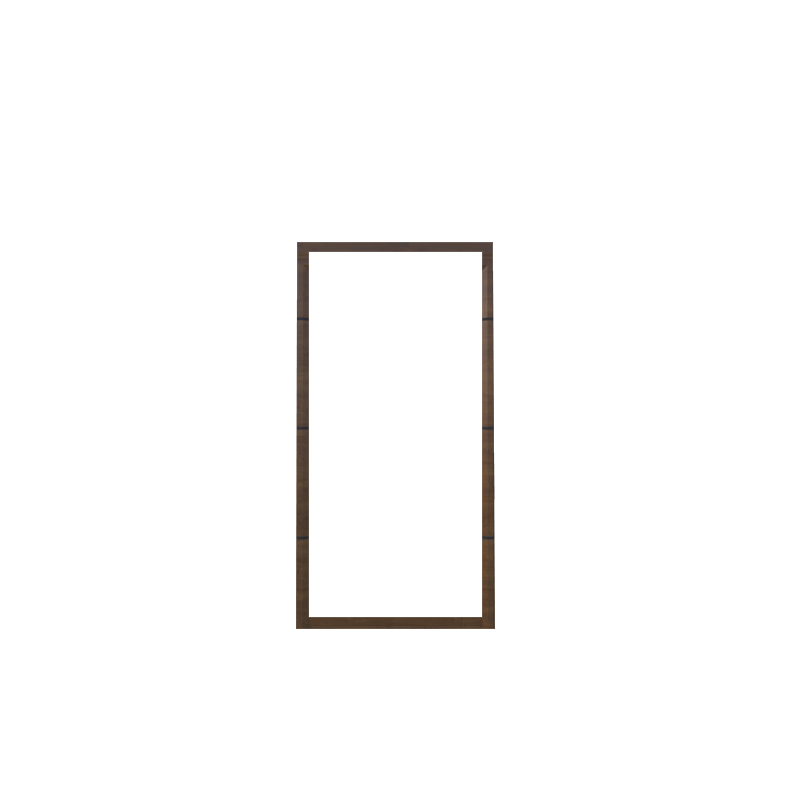

Porta de Serviço
A porta de serviço tem uma largura de passagem de 800 mm.

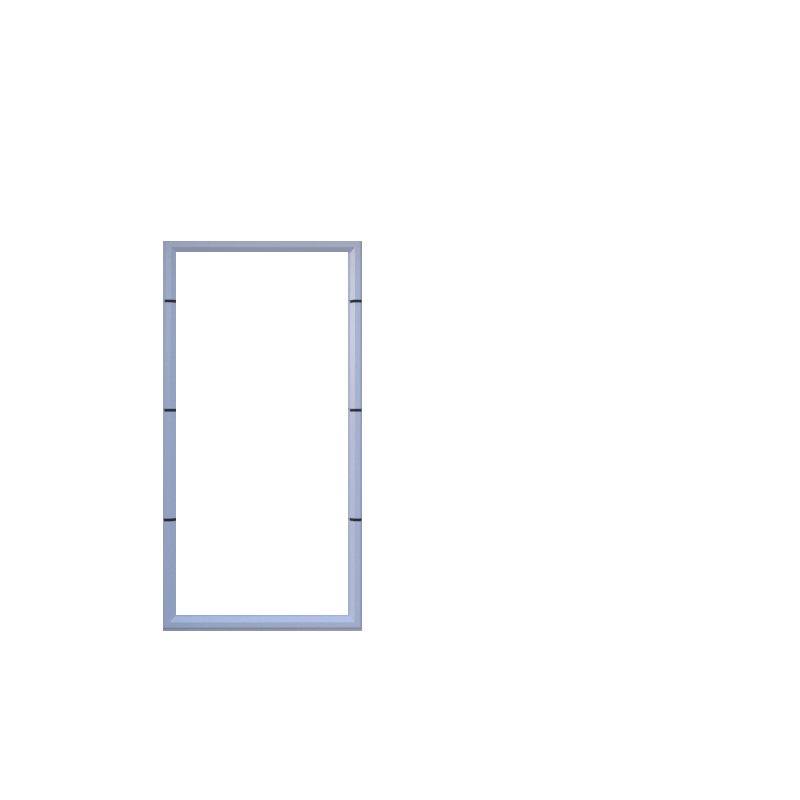

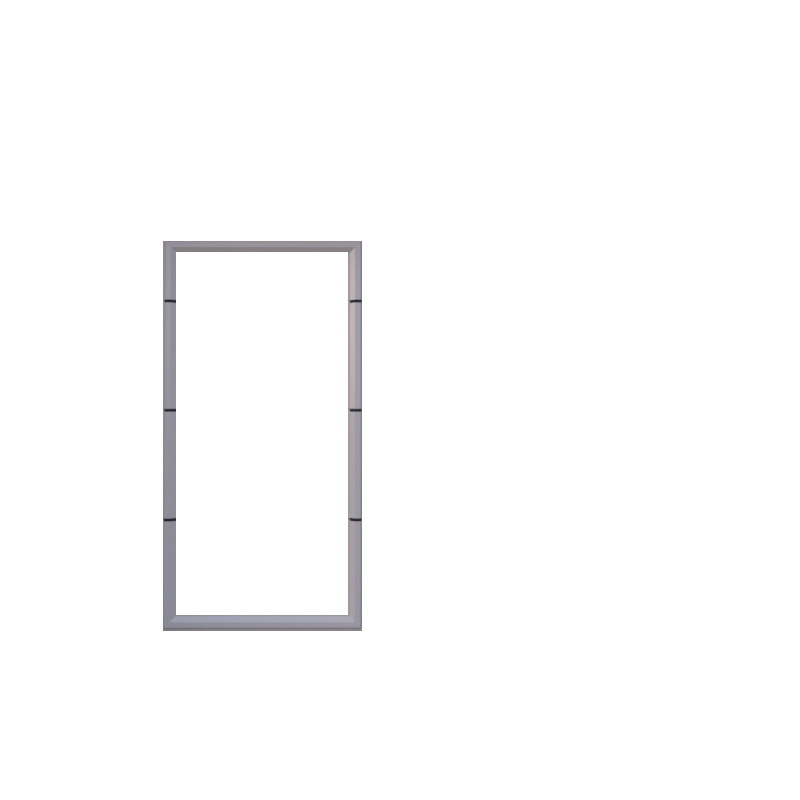

Posição da Porta de Serviço
Lado Esquerdo
Centrado
Lado Direito

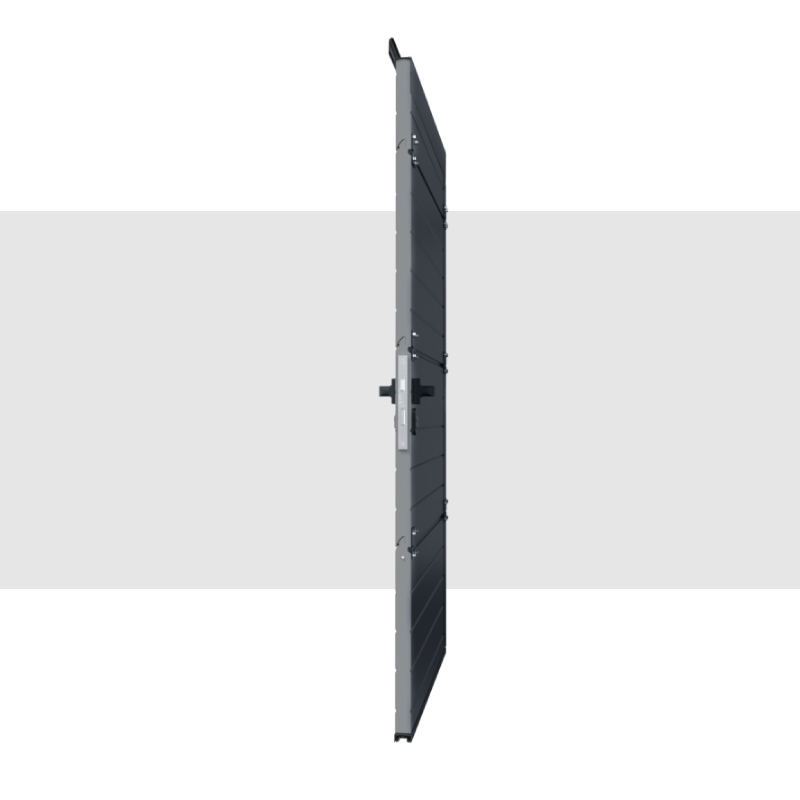

Vista de Corte
Porta de Serviço

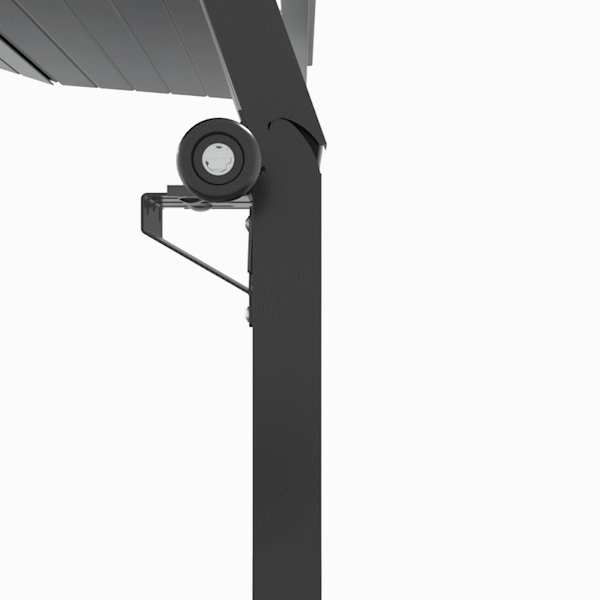

Anti-Entalamento dos Dedos
Os encaixes anti-entalamento de dedos evitam que as pessoas, principalmente as crianças, fiquem com os dedos presos entre os painéis. Trata-se de perfis flexíveis instalados ao nível das dobradiças, em ambos os lados da porta, para maior segurança.
Conteúdo

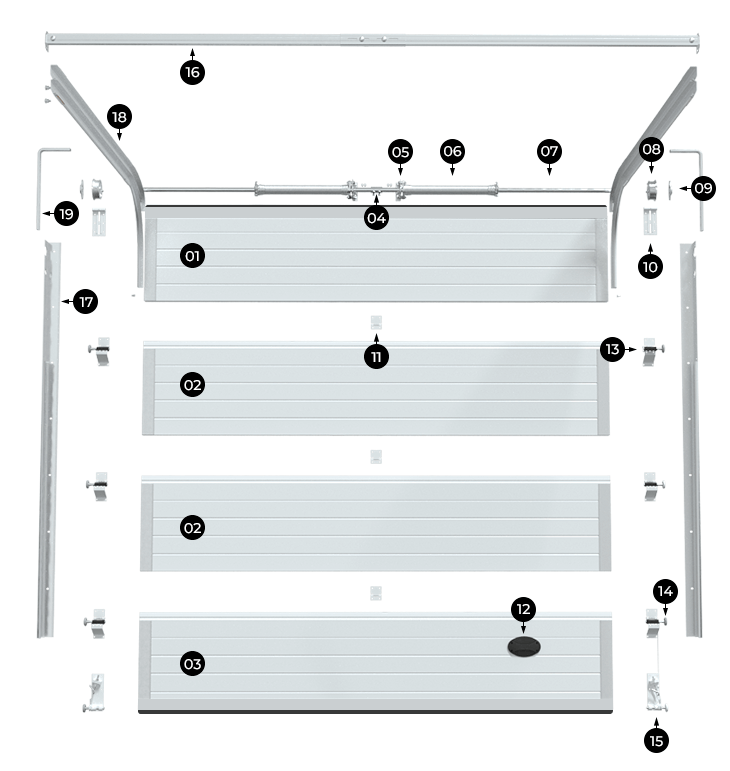

Esquema de Montagem

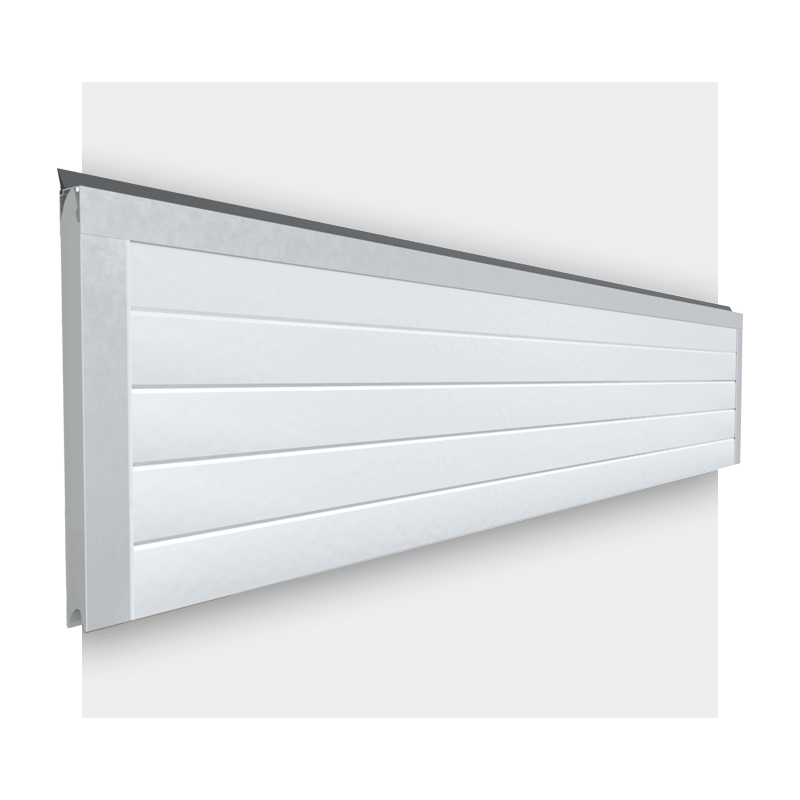

1 Painel superior

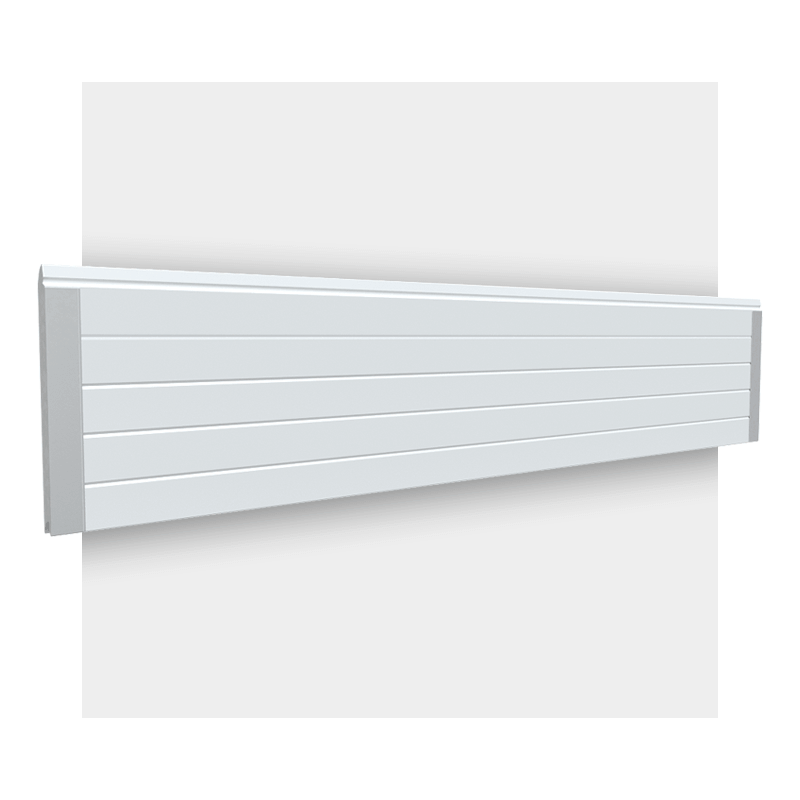

2 Painel intermédio

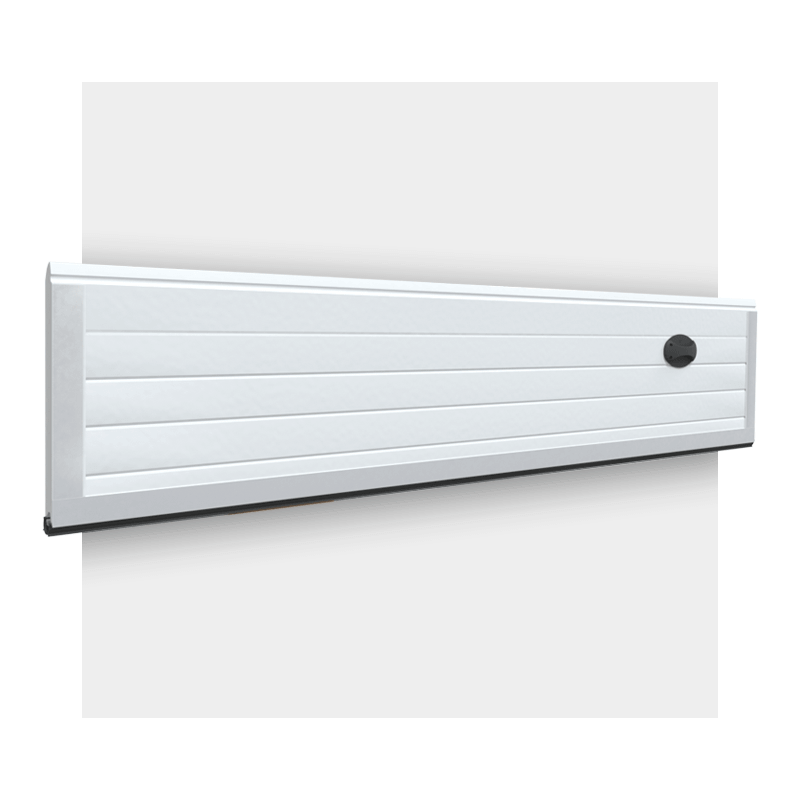

3 Painel inferior

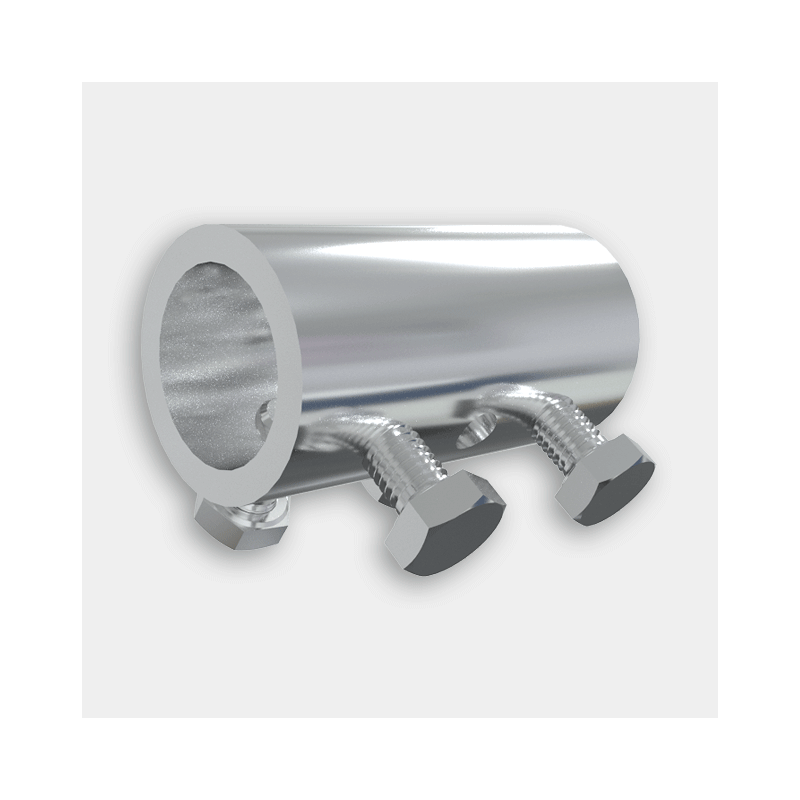

4 União

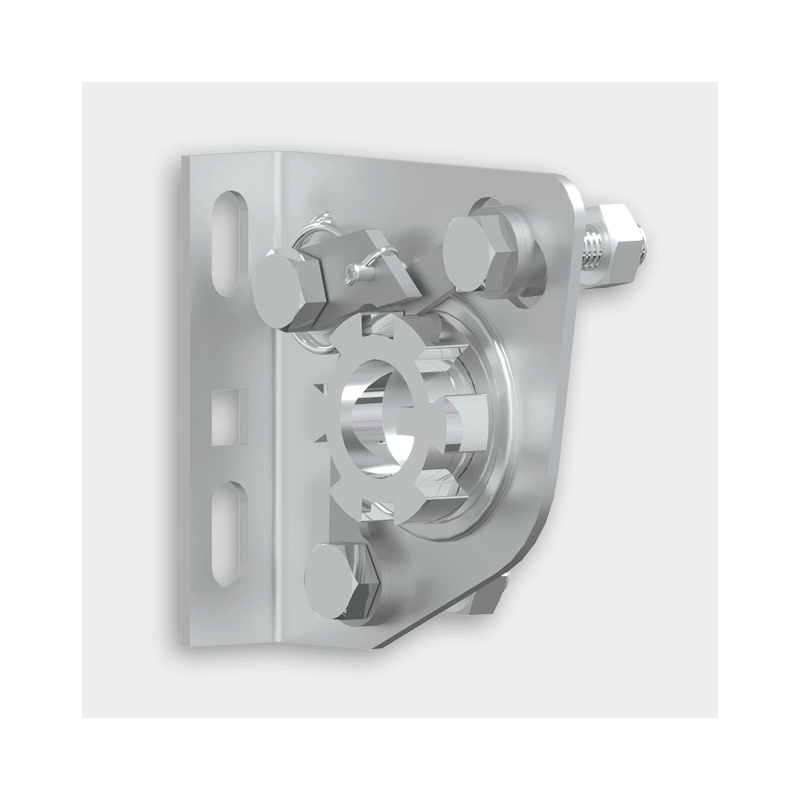

5 Suporte da mola

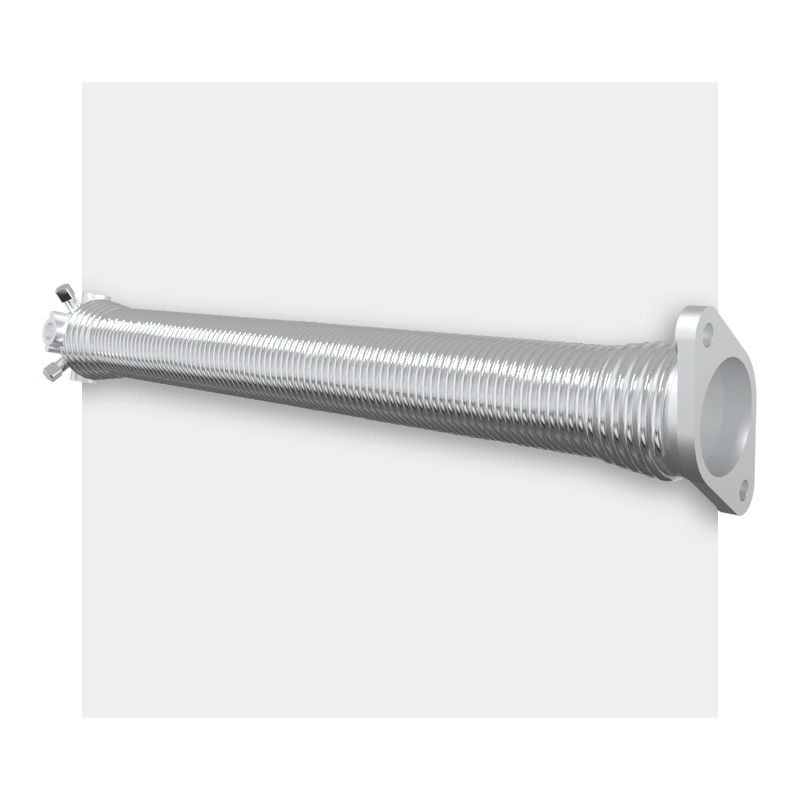

6 Mola

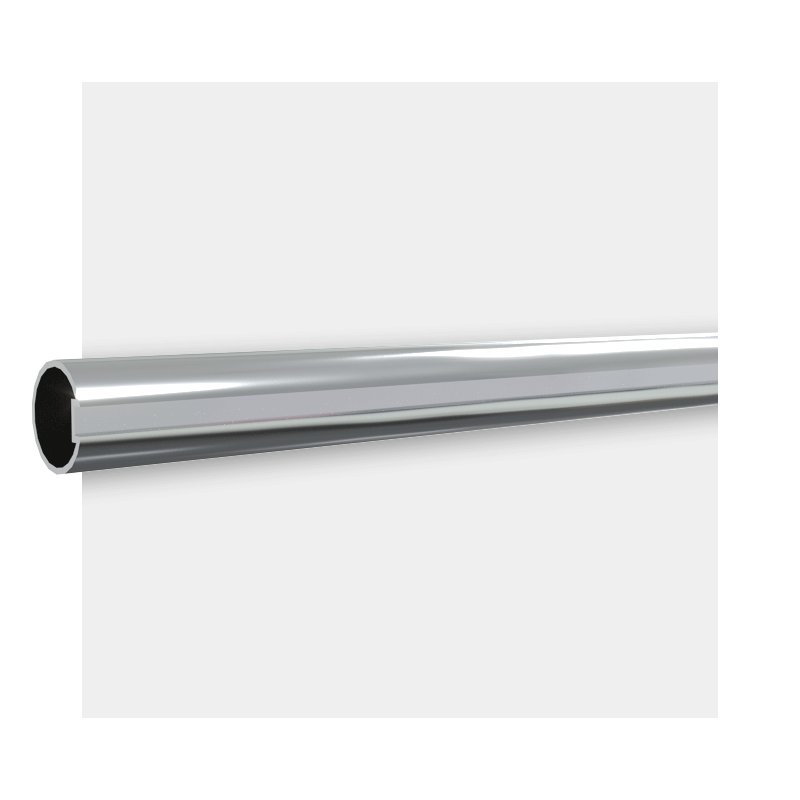

7 Eixo das molas

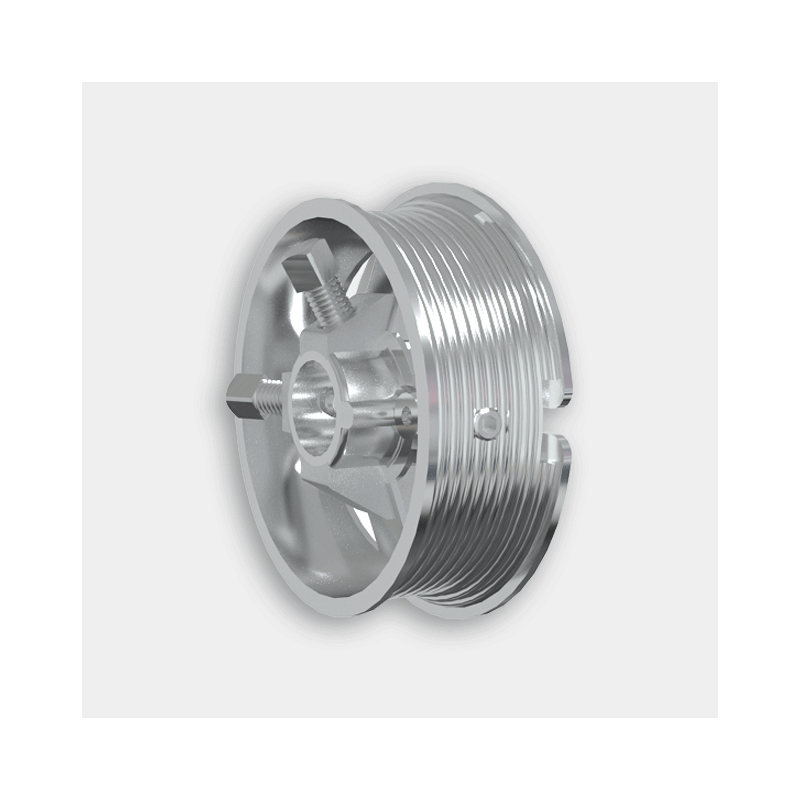

8 Tambor

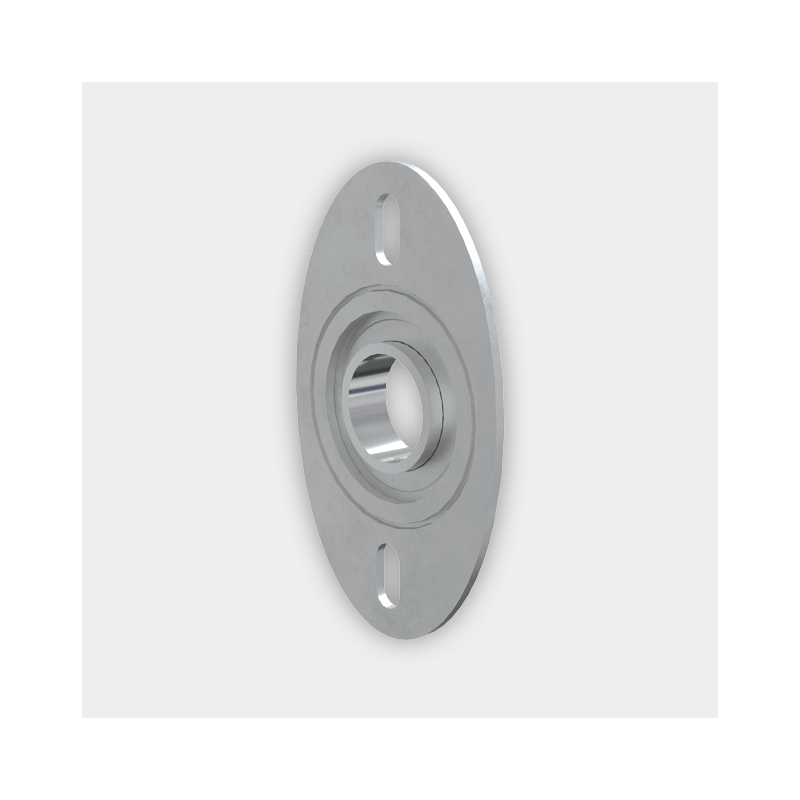

9 Suporte do eixo

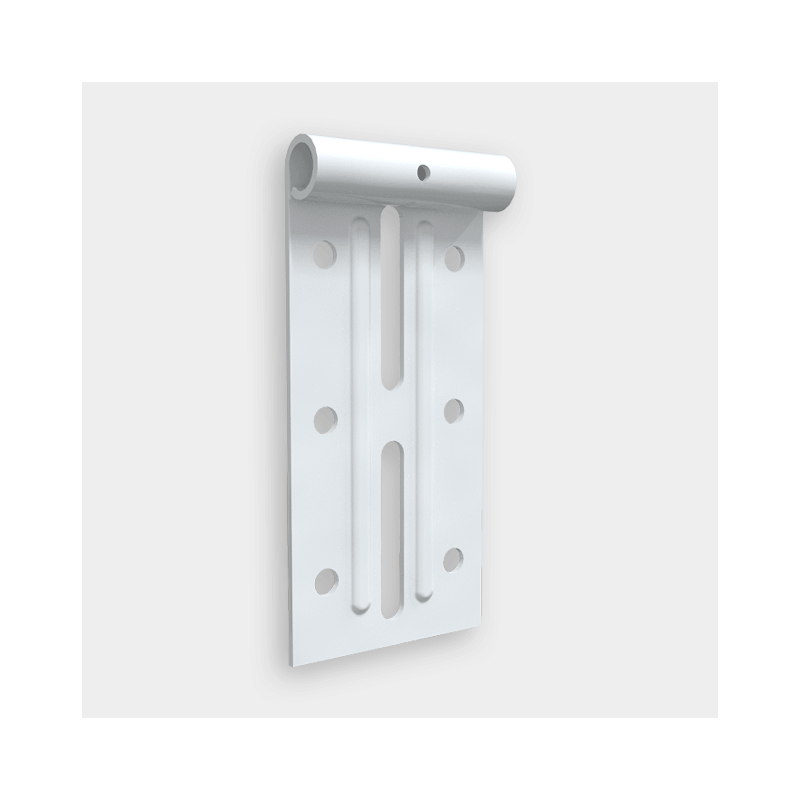

10 Suporte superior

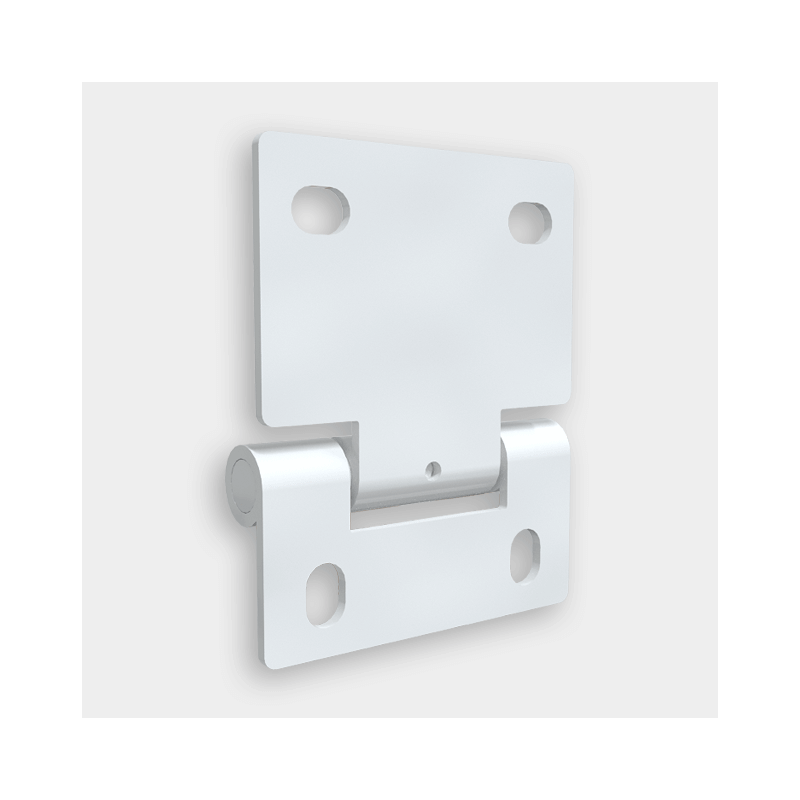

11 Dobradiça central

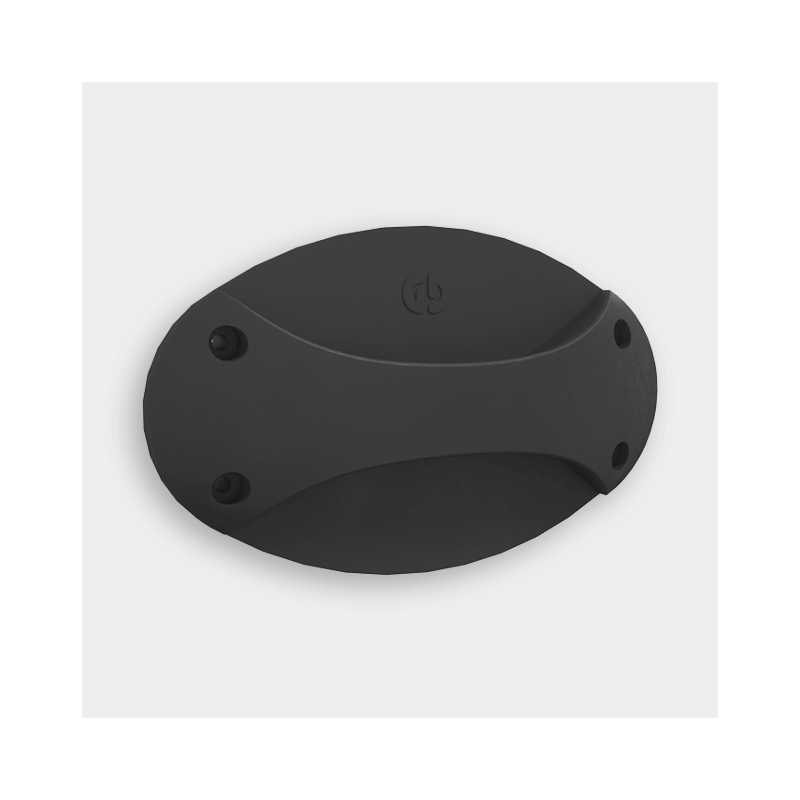

12 Puxador

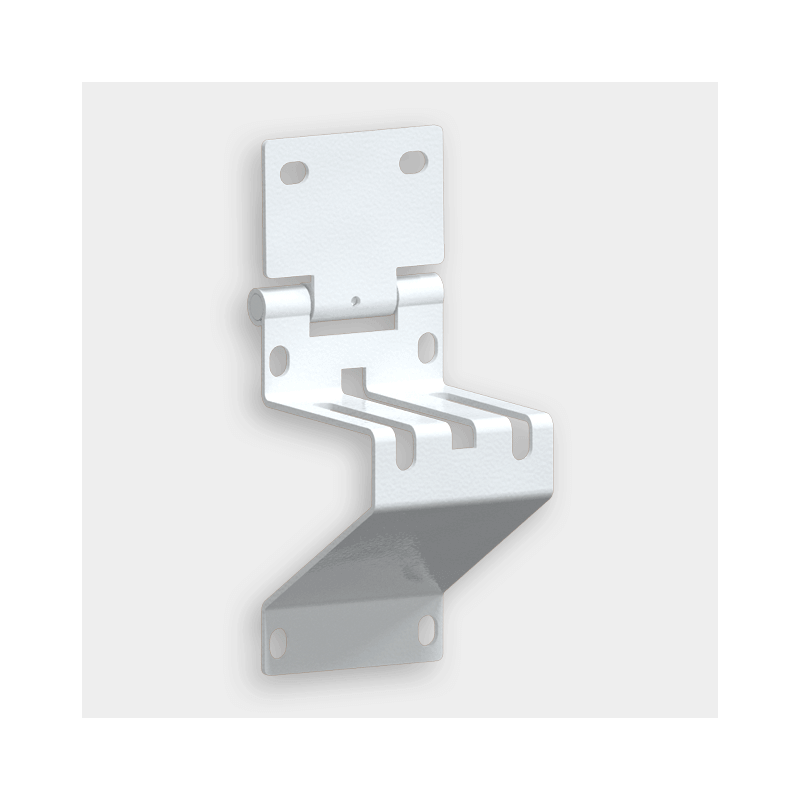

13 Dobradiça lateral

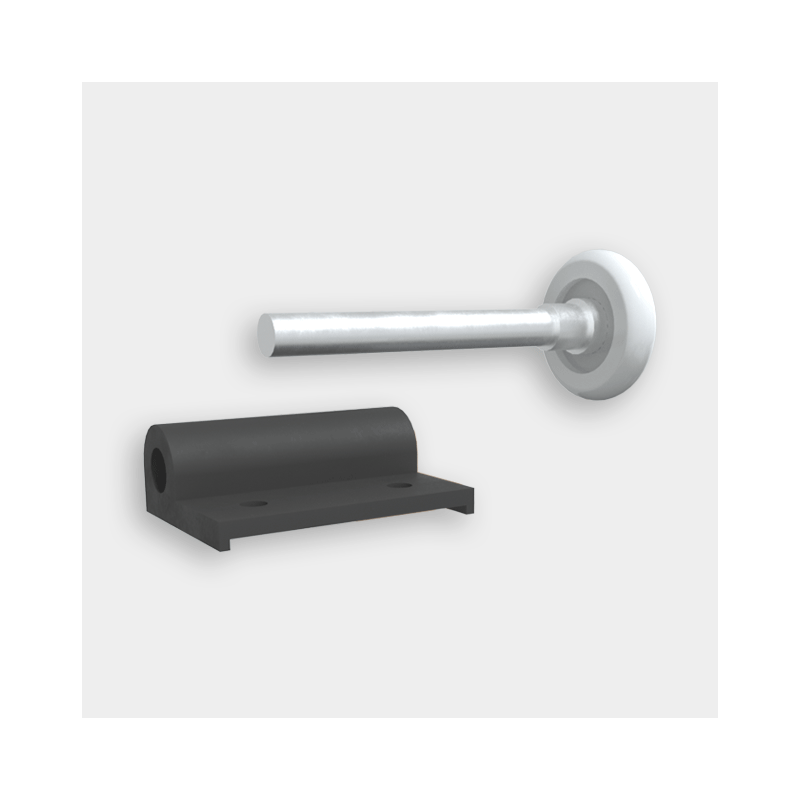

14 Rodízio + Suporte de rodízio

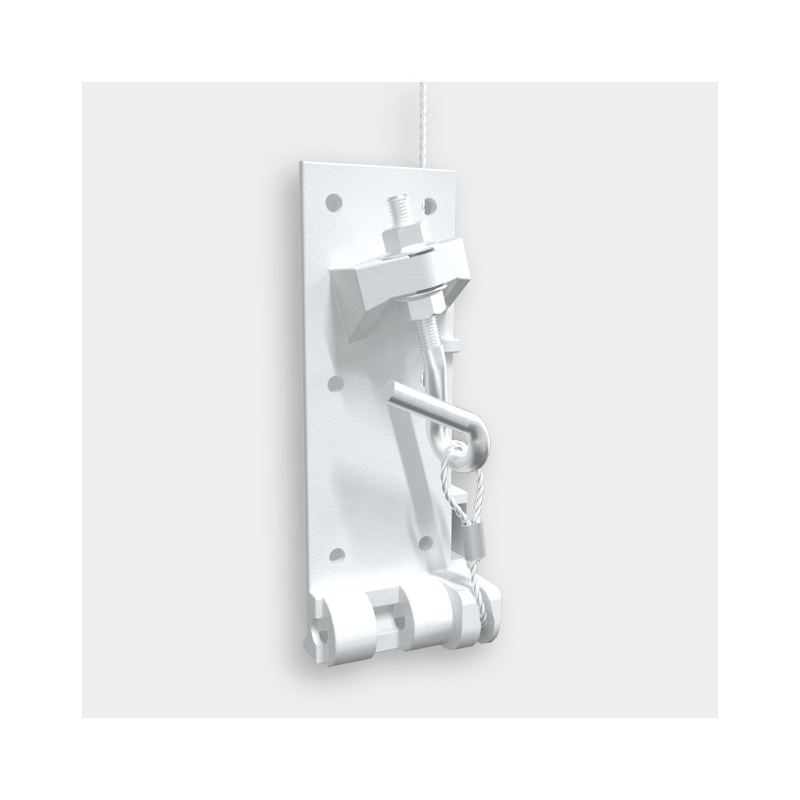

15 Suporte inferior + Cabo

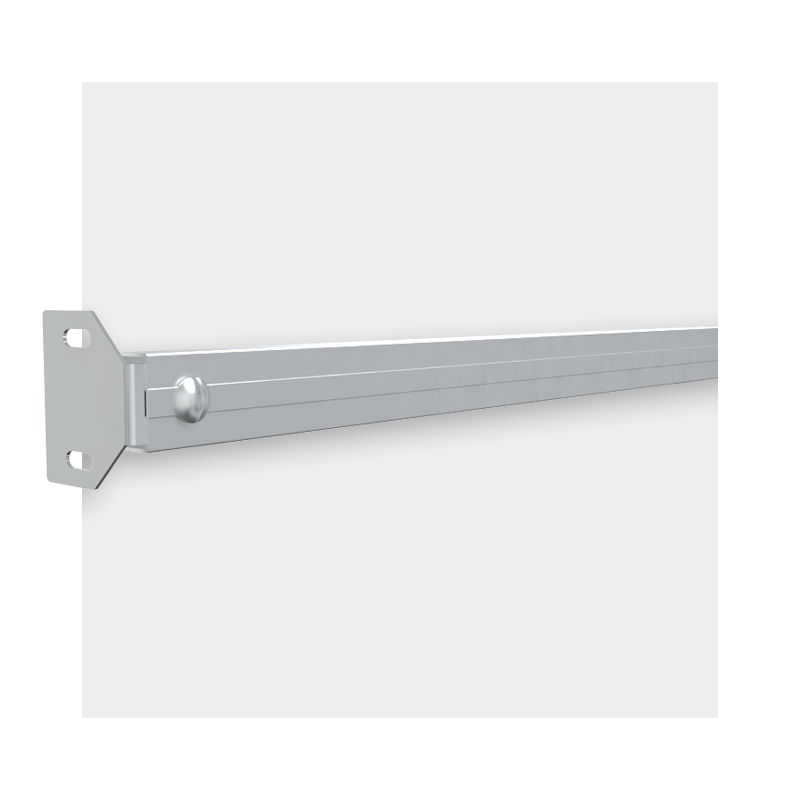

16 Galga

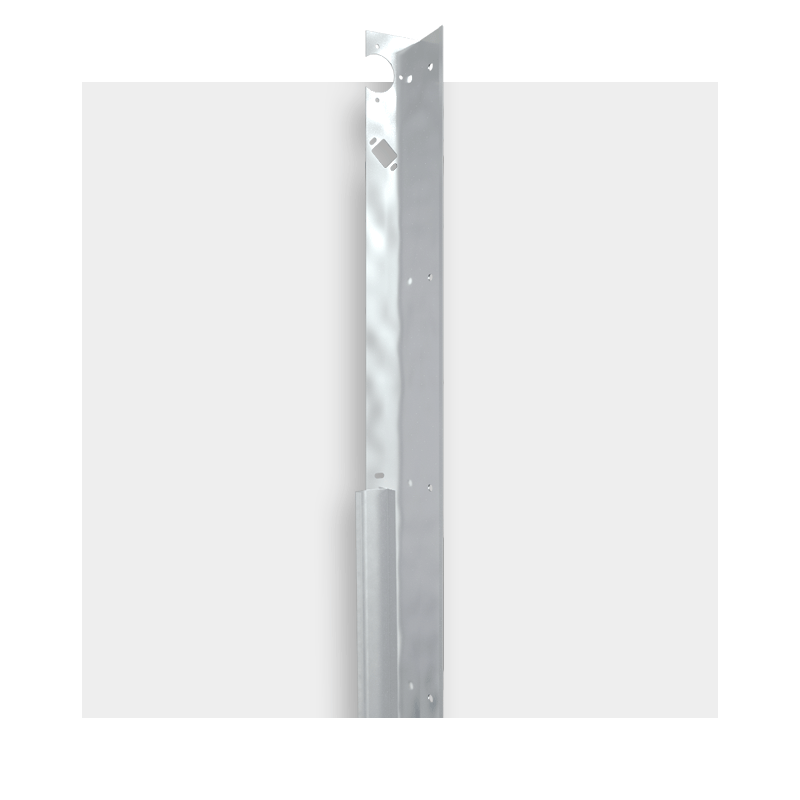

17 Ângulo vertical

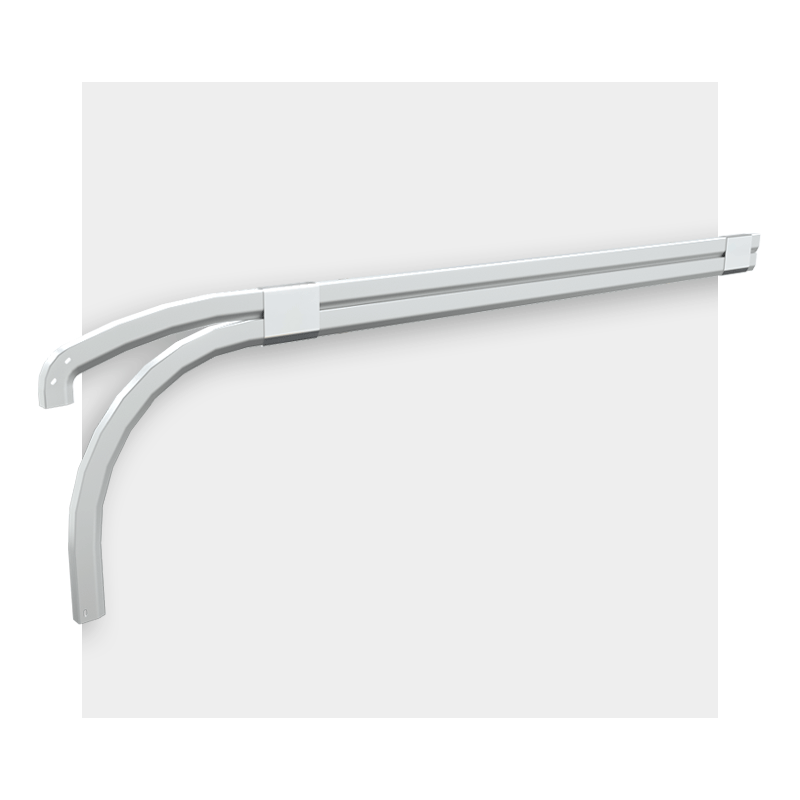

18 Curva

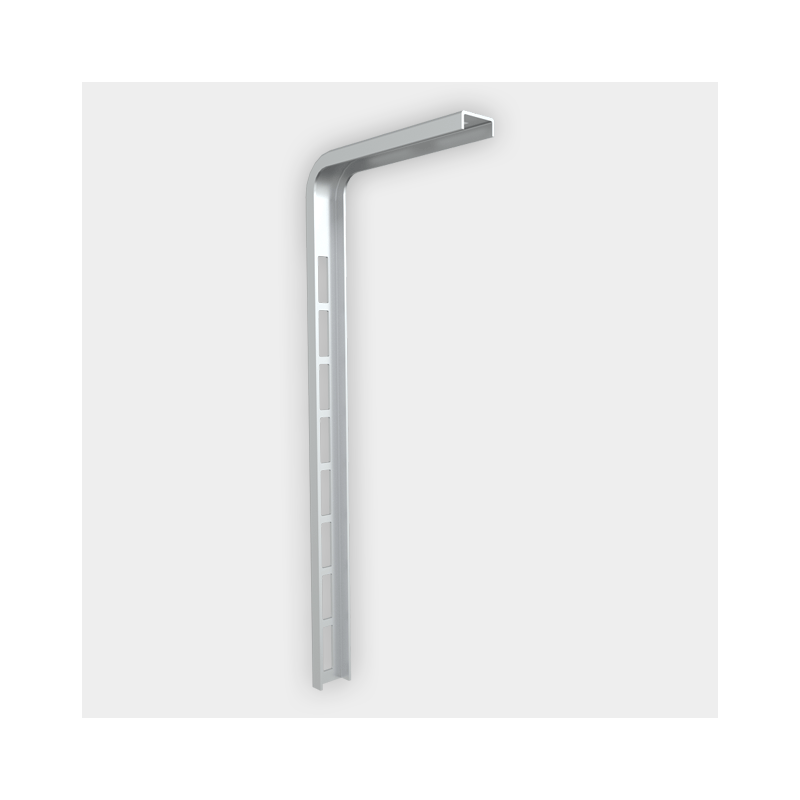

19 Esquadro de fixação
Opções

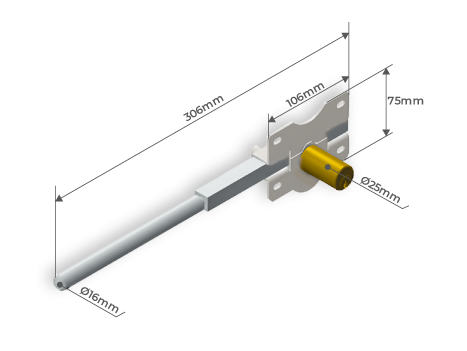

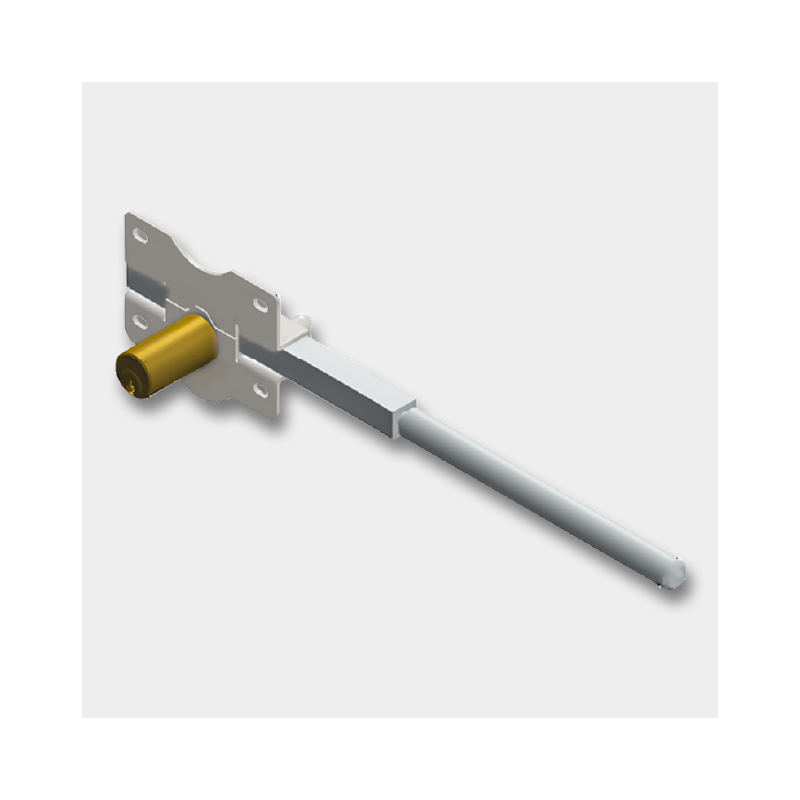

Fechadura de segurança manual
para porta de garagem seccionada:
check Fechadura, parafusos de fixação e acabamento exterior.
check Cilindro europeu e 3 chaves.
Ideal para bloquear a sua porta de garagem seccionada, assegurando o acesso da sua garagem.

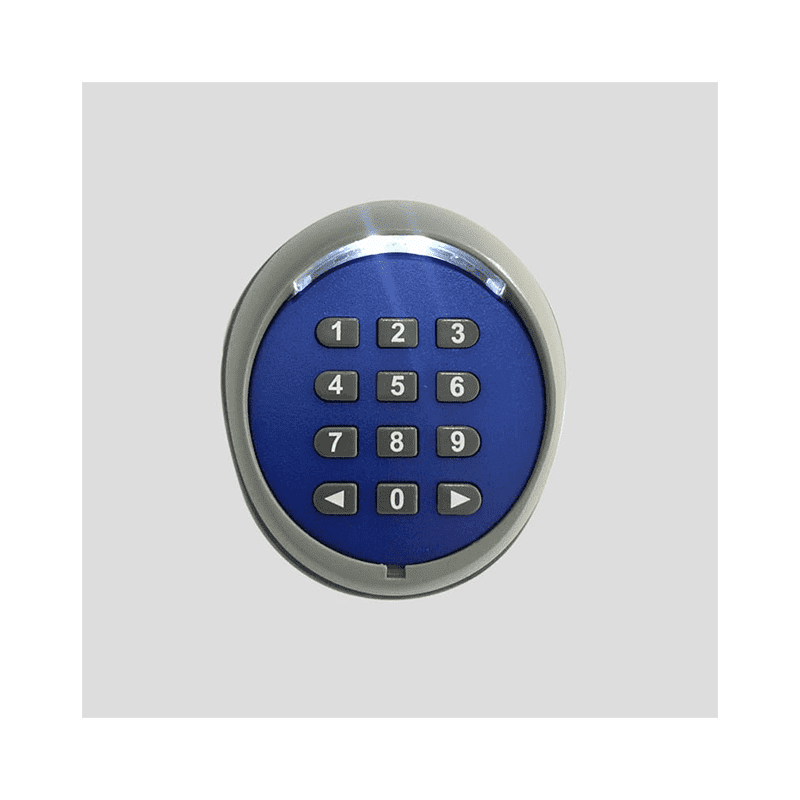

Teclado numérico rádio 868 MHz
check Sem fios, com uma cobertura de 100 m em espaço aberto e de 35 m no interior de edifícios.
check Dimensões: 55 x 63 x 16 mm / IP54.

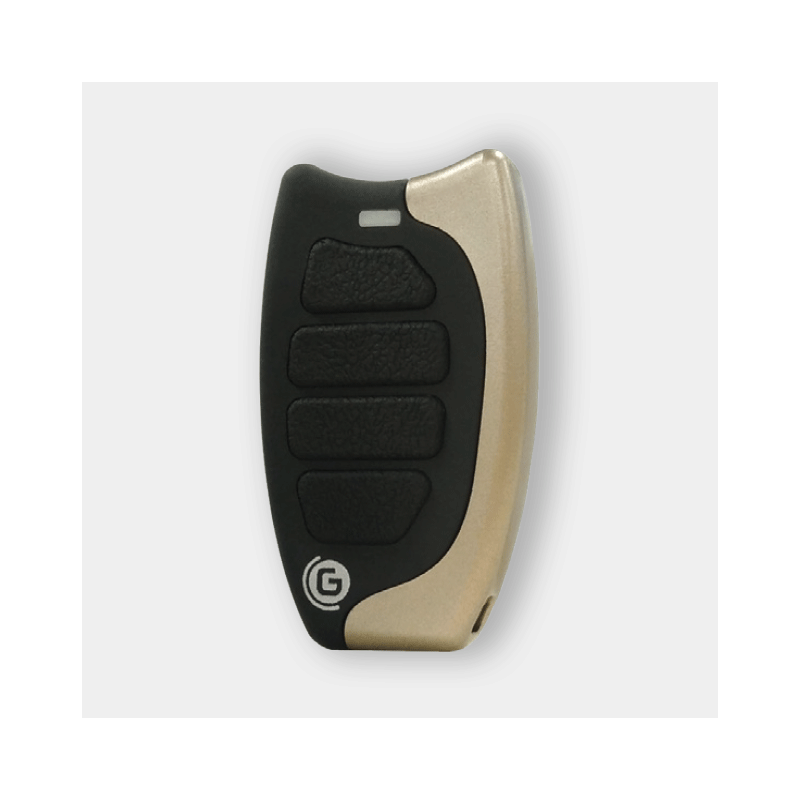

Comando remoto 4 vias 868,4 MHz
check Alcance superior a 100 metros em campo aberto, alimentado por uma única pilha de 3 VDC.

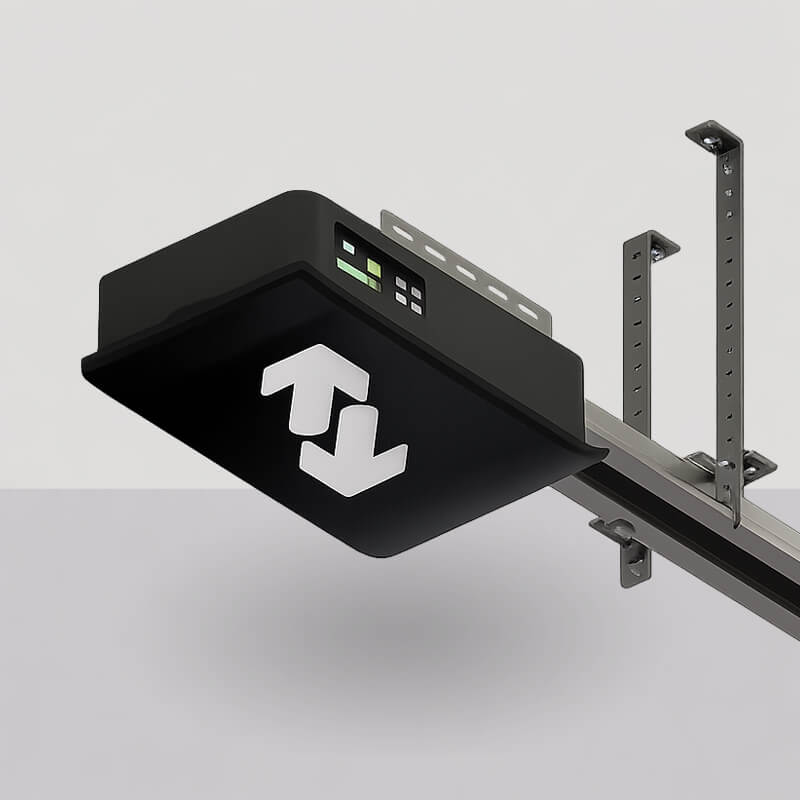

Peso do automatismo completo (sem incluir a calha-guia)
5,5 kg

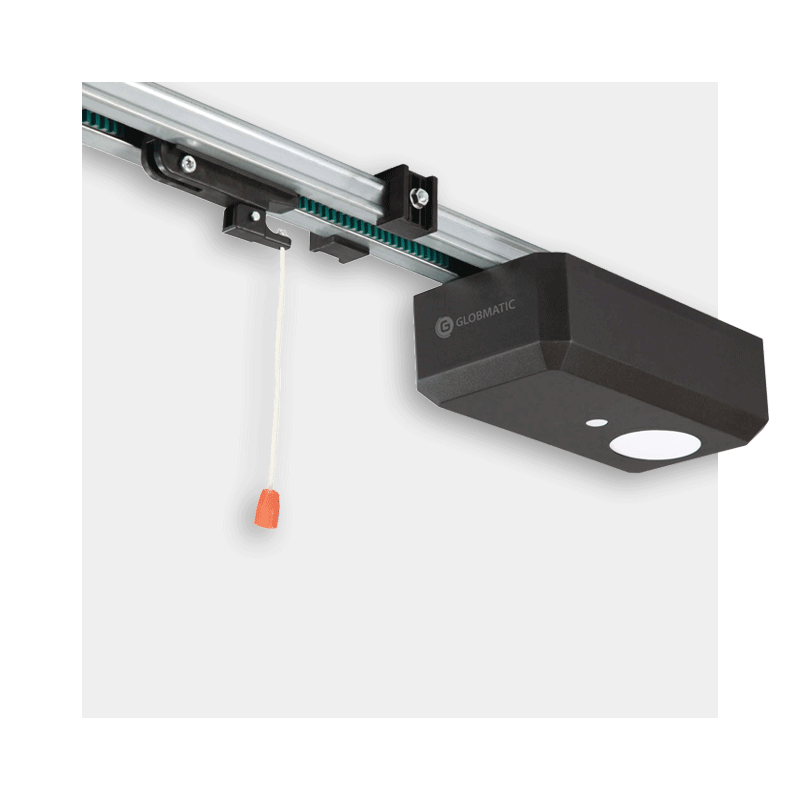

Athena 800
Peso do automatismo completo (sem incluir a calha-guia)
6 kg

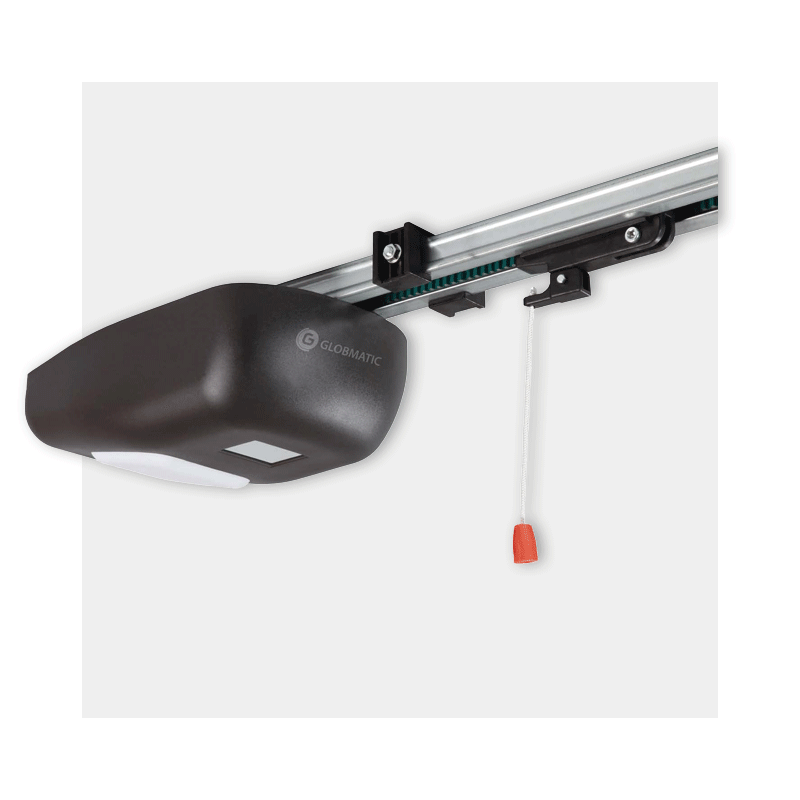

Fenix 900
Peso do automatismo completo (sem incluir a calha-guia)
6,6 kg
Fenix 1200
Peso do automatismo completo (sem incluir a calha-guia)
7 kg

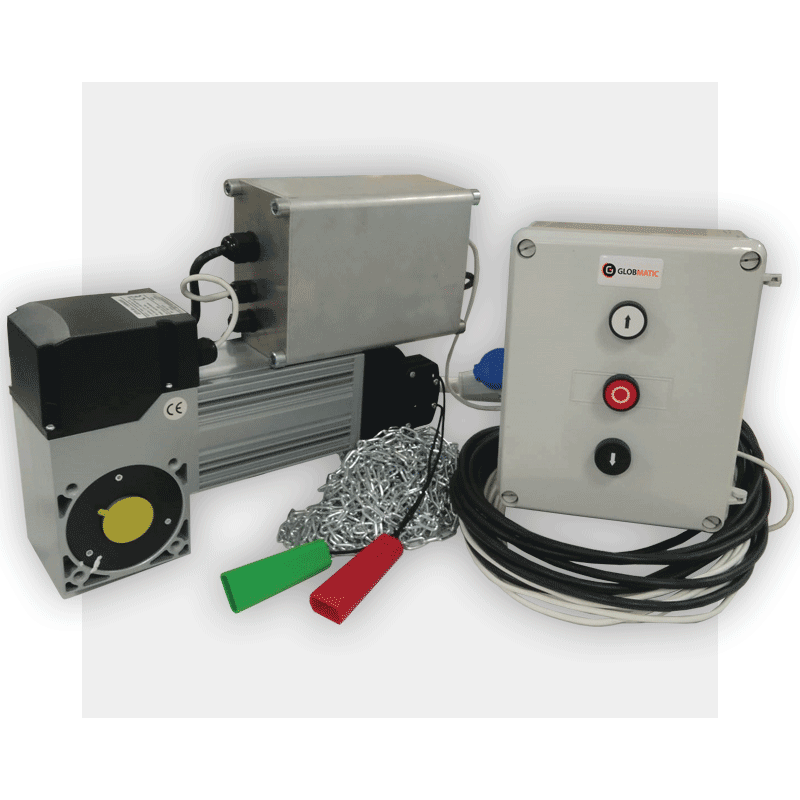

Jota
Peso do automatismo completo (sem incluir a calha-guia)
15,6 kg
Athena 600 / Athena 800
Dimensões da embalagem
400 x 200 x 150 mm
Fenix 900 / Fenix 1200
Dimensões da embalagem
380 x 250 x 200 mm

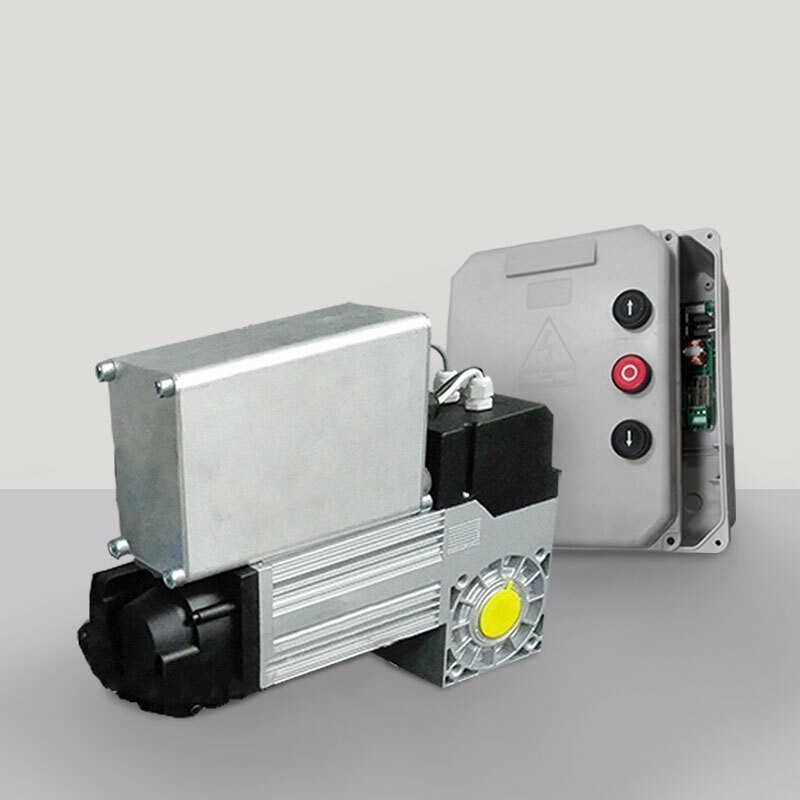

Jota
Dimensões da embalagem
410 x 280 x 180 mm
∗ Os motores suspensos no teto, como os motores Athena e Fenix, atuam diretamente sobre as portas (com auxílio das molas). A sua força é, portanto, indicada em N (peso da porta que o motor suporta) e a sua velocidade em mm/s (distância que percorre por segundo).
∗ Os motores de eixo, como o Kit Jota, atuam diretamente sobre o eixo das molas. A sua força é então apresentada em Nm (força de um N exercida a uma distância de um metro do ponto de rotação) e a sua velocidade em RPM (rotações por minuto).
Entrega
Atenção!
As entregas são feitas com camiões semi-reboque (16 m).
Verifique se é possível fazer a entrega até ao seu domicílio.
As Vantagens dos Produtos em Alumínio
Estética
As cores podem ser encontradas na nossa paleta RAL. Clique no ícone abaixo para as visualizar. Note que
alguns produtos não estão disponíveis em todas as cores, pelo que deve consultar as fichas técnicas dos
produtos para verificar a disponibilidade.
Durabilidade
A vantagem do alumínio é a sua resistência aos raios ultravioleta e às condições climáticas adversas.
Insensível à humidade, ao sol, às temperaturas, ultra resistente à corrosão, rígido o suficiente para resistir
a ventos fortes. O alumínio é o aliado ideal da sua casa, porque adapta-se perfeitamente a todas as condições
climáticas.
Ambiente
O alumínio é um material perfeito: é totalmente reciclável. A sua reciclagem produz apenas 5% da energia
necessária para a sua produção primária.
Combinando isolamento e impermeabilização, os produtos de alumínio são um aliado ideal para a sua economia de
energia. Isso tem uma consequência direta na perda de calor: o calor já não escapa para o exterior, daí a
economia de aquecimento.
Manutenção
Um produto em alumínio não requer muito manuseio: um pano húmido e não abrasivo é o suficiente para limpá-lo.
Garantia
Designação
Período de garantia (a partir da data de entrega)
Particularidade
Lacagem
Manutenção da pintura: de acordo com as normas QUALICOAT
Normas QUALICOAT: nenhum defeito deve ser visível a 3 metros. O tom e o brilho do revestimento devem ser
uniformes 5 metros do lado exterior e 3 metros do lado interior.
Lacagem
Aspeto: 72 horas após a data de entrega
Normas QUALICOAT: nenhum defeito deve ser visível a 3 metros. O tom e o brilho do revestimento devem ser
uniformes 5 metros do lado exterior e 3 metros do lado interior.
Etiquetas / Regulamentos / Certificações
Qualimarine
A certificação Qualimarine garante uma qualidade superior dos produtos de alumínio com pintura eletrostática
destinados à arquitetura em todas as condições atmosféricas e em toda a cadeia de qualidade: ligas de alumínio,
qualidade dos banhos e enxaguamentos ativos, espessura dos revestimentos, resistência às agressões externas.
Qualanod
A certificação Qualanod garante uma qualidade superior dos produtos de alumínio anodizado: espessura da camada
anodizada, aspeto e cor da superfície, resistência ao desgaste, abrasão e corrosão.
Qualicoat
A certificação Qualicoat garante uma qualidade superior dos produtos de alumínio com revestimento em pó,
principalmente destinados a aplicações arquitetónicas externas.
Qualideco
A certificação Qualideco garante a qualidade da tinta com efeito decorativo no alumínio e o efeito da madeira
no alumínio. Garante uma longa vida e estabilidade da tinta a longo prazo.
Cekal
A certificação Cekal garante um alto nível de desempenho do envidraçamento, tanto térmico como acústico (o
índice de som deve estar entre 25dB e 38dB) ou de segurança. A etiqueta certifica a resistência à humidade e aos
raios UV e requer testes de envelhecimento para garantir o processo de fabricação.
RT 2012
O objetivo do RT 2012 é limitar o consumo de energia primária em novos edifícios.
PEFC
PEFC (Programme for the Endorsement of Forest Certification) é uma organização não governamental sem fins
lucrativos que se dedica a promover a gestão florestal sustentável e a limitar o consumo de energia primária em
novos edifícios.
ISO 9001
Somos certificados pela norma de sistemas de gestão mais amplamente utilizada no mundo, a referência
internacional Certificação de Sistemas de Gestão da Qualidade. A adoção de um sistema de gestão da qualidade é,
de acordo com a ISO 9001, uma decisão estratégica da organização, ou seja, tomada ao mais alto nível de decisão
para servir um objetivo específico e obter resultados. Atendendo às necessidades e expectativas dos clientes,
aumentando a sua satisfação através de um sistema de gestão e melhorando o desempenho global da organização, a
ISO 9001 baseia-se no objetivo fundamental de uma organização. É nesse sentido que temos o compromisso de focar
na melhoria contínua para o servir melhor.
